C620車床的電氣控制線路實驗

C620車床的電氣控制線路實驗目的：
    1、通過對C620車床電氣控制線路的接線，使學生真正掌握機床控制的原理。
    2、使學生真正從書本走向?qū)嶋H，接觸實際的機床控制。
   二、選用組件：
       1、實驗設備

序 號	型  號	名           稱	數 量
1	DQ10	三相鼠籠異步電動機(△/220V)	1件
2	DQ18	三相雙速異步電動機(低速)	1件
3	DQ39	繼電接觸控制掛箱（一）	1件
4	DQ39-1	繼電接觸控制掛箱（二）	1件

    2、屏上掛件排列順序
      DQ39、DQ39-1
   三、C620車床的電氣控制線路實驗實驗方法：
    1、調節三相輸出線電壓220V，按下“關”按鈕，按圖7-21接線。圖中FR₁、SB₁、SB₂、KM₁、T、HL₁、HL₂選用DQ39掛件，Q₁、Q₂、Q₃、FR₂、FU₁、FU₂、FU₃、FU₄、EL選用DQ39-1掛件，電機M₁用DQ10（Δ/220V），M₂用DQ18（低速）。接線完畢后，檢查無誤后，按以下步驟操作：
（1）啟動控制屏，合上開關Q₁，接通220V交流電源。
（2）按下SB₁按鈕，KM₁通電吸合，主軸電動機M₁起動運轉。
（3）合上開關Q₂，冷卻泵電動機M₂起動運轉。
（4）按下SB₂按鈕，KM₁線圈斷電，主軸電動機M₁斷電停止運轉，同時冷卻泵電動機M₂也停止運轉。
（5）圖中EL為機床工作燈，由開關Q₃控制。

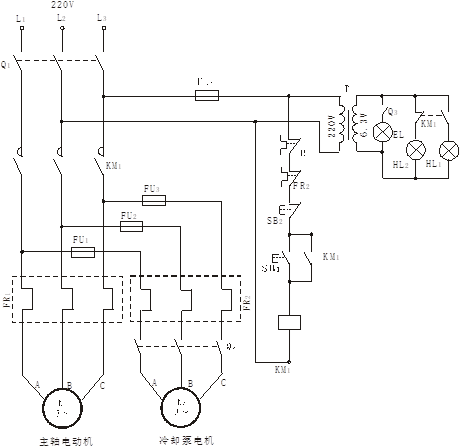

                           ( C620車床的電氣控制線路 圖)
四、C620車床的電氣控制線路實驗討論題：
    1、試分析冷卻泵電機為什么接在KM₁下面。
    2、分析C620車床控制線路具有什么保護？
