三相異步電動機的正反轉控制線路實驗

一、三相異步電動機的正反轉控制線路-實驗目的：
    1、通過對三相異步電動機正反轉控制線路的接線，掌握由電路原理圖接成實際操作電路的方法。
    2、掌握三相異步電動機正反轉的原理和方法。
    3、掌握手動控制正反轉控制、接觸器聯鎖正反轉、按鈕聯鎖正反轉控制及按鈕和接觸器雙重聯鎖正反轉控制線路的不同接法，并熟悉在操作過程中有哪些不同之處。
   二、選用組件：
    1、實驗設備

序 號	型  號	名           稱	數 量
1	DQ10	三相鼠籠異步電動機(△/220V)	1件
2	DQ39	繼電接觸控制掛箱（一）	1件
3	DQ39-1	繼電接觸控制掛箱（二）	1件

    2、屏上掛件排列順序
     DQ39、DQ39-1
   三、實驗方法：
1、倒順開關正反轉控制線路：
 (1) 旋轉調壓器旋鈕將三相調壓電源U、V、W輸出線電壓調到220V，按下“關”按鈕切斷交流電源。
(2) 按圖1接線。圖中Q₁（用以模擬倒順開關）、FU₁ 、FU₂、FU₃選用DQ39-1掛件，電機選用DQ10（△/220V）。
(3) 啟動電源后，把開關Q₁合向“左合”位置，觀察電機轉向。
(4) 運轉半分鐘后，把開關Q₁合向“斷開”位置后，再扳向“右合”位置，觀察電機轉向。

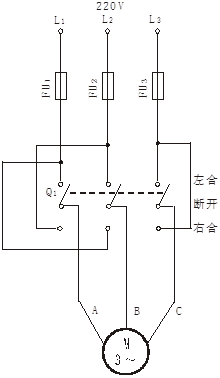

                 圖1  倒順開關正反轉控制線路
2、接觸器聯鎖正反轉控制線路：
(1) 按下“關”按鈕切斷交流電源。按圖2接線。圖中SB₁、SB₂、SB₃、KM₁、KM₂、FR₁選用DQ39件，Q₁、FU₁、FU₂ 、FU₃、FU₄選用DQ39-1掛件，電機選用DQ10（△/220V）。經指導老師檢查無誤后，按下“開”按鈕通電操作。
(2) 合上電源開關Q₁，接通220V三相交流電源。
(3) 按下SB₁，觀察并記錄電動機M的轉向、接觸器自鎖和聯鎖觸點的吸斷情況。
(4) 按下SB₃，觀察并記錄M運轉狀態、接觸器各觸點的吸斷情況。
(5) 再按下SB₂，觀察并記錄M的轉向、接觸器自鎖和聯鎖觸點的吸斷情況。

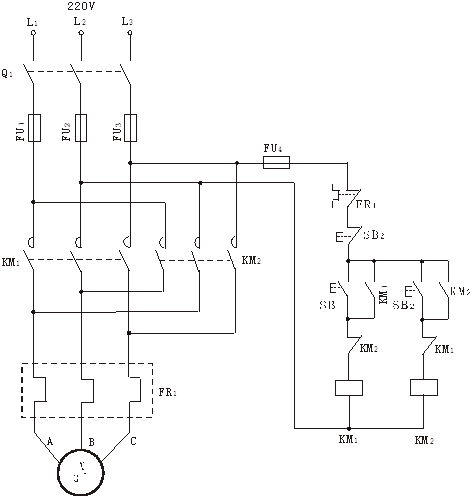

                                    圖2  接觸器聯鎖正反轉控制線路
3、按鈕聯鎖正反轉控制線路：
(1)按下“關”按鈕切斷交流電源。按圖3接線。圖中SB₁、SB₂、SB₃、KM₁、KM₂、FR₁選用DQ39掛件，Q₁、FU₁、FU₂ 、FU₃、FU₄選用DQ39-1掛件，電機選用DQ10（△/220V）。經檢查無誤后，按下“開”按鈕通電操作。
(2) 合上電源開關Q₁，接通220V三相交流電源。
(3) 按下SB₁，觀察并記錄電動機M的轉向、各觸點的吸斷情況。
(4) 按下SB₃，觀察并記錄電動機M的轉向、各觸點的吸斷情況。
(5) 按下SB₂，觀察并記錄電動機M的轉向、各觸點的吸斷情況。

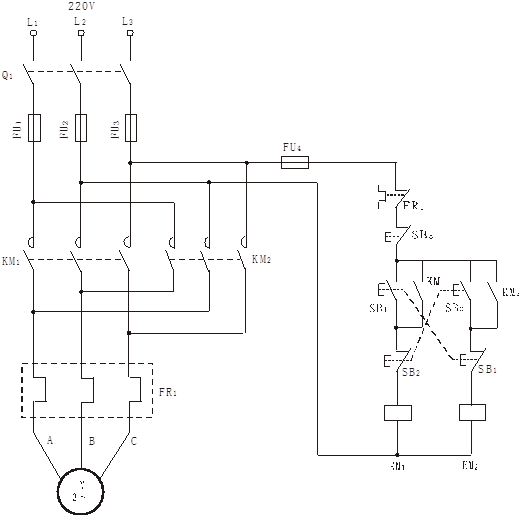

                                                   圖3  按鈕聯鎖正反轉控制線路
4、按鈕和接觸器雙重聯鎖正反轉控制線路：
(1) 按下“關”按鈕切斷三相交流電源按圖7-7接線。圖中SB₁、SB₂、SB₃、KM₁、KM₂、FR₁選用DQ39掛件，F(xiàn)U₁、FU₂、FU₃、FU₄、Q₁選用DQ39-1掛件，電機選用DQ10（△/220V）。經檢查無誤后，按下“開”按鈕通電操作。
(2) 合上電源開關Q₁，接通220V交流電源。
(3) 按下SB₁，觀察并記錄電動機M的轉向、各觸點的吸斷情況。
(4) 按下SB₂，觀察并記錄電動機M的轉向、各觸點的吸斷情況。
(5) 按下SB₃，觀察并記錄電動機M的轉向、各觸點的吸斷情況。

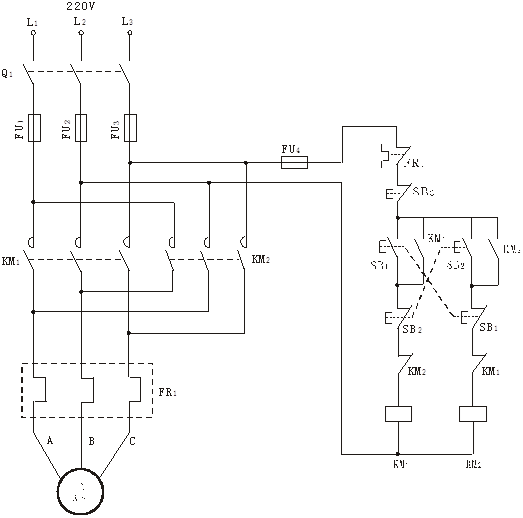

                                               圖 4  按鈕和接觸器雙重聯鎖正反轉控制線路
四、討論題：
 1、在圖4中，欲使電機反轉為什么要把手柄扳到“停止”使電動機M停轉后，才能扳向“反轉”使之反轉，若直接扳至“反轉”會造成什么后果？
    2、試分析圖1、2、3、4各有什么特點？并畫出運行原理流程圖。
    3、圖2、3雖然也能實現電動機正反轉直接控制，但容易產生什么故障，為什么？圖4比圖3和4有什么優點？
4、接觸器和按鈕的聯鎖觸點在繼電接觸控制中起到什么作用？
