雙速異步電動機實驗

一、雙速異步電動機-實驗目的：
    用實驗方法測定二種轉速時的工作特性，從而加深對變極調速原理的理解。
二、預習要點：
    1、變極調速原理。
    2、工作特性的測試方法。
三、實驗項目：
    1、二極電機時的工作特性測試。
    2、四極電機時的工作特性測試。
四、雙速異步電動機-實驗方法：
    1、實驗設備

序 號	型  號	名           稱	數 量
1	DQ03-1	導軌、旋轉編碼器及數顯轉速表	1件
2	DQ19	校正直流測功機	1件
3	DQ18	雙速異步電動機	1件
4	DQ44	交流電流表	1件
5	DQ45	交流電壓表	1件
6	DQ25	單三相智能功率、功率因數表	1件
7	DQ22	直流電壓、毫安、安培表	1件
8	DQ27	三相可調電阻器	1件
9	DQ31	波形測試及開關板	1件

    2、屏上掛件排列順序
      DQ22、DQ27、DQ45、DQ44、DQ25、DQ31
    3、四極電機時的工作特性測試

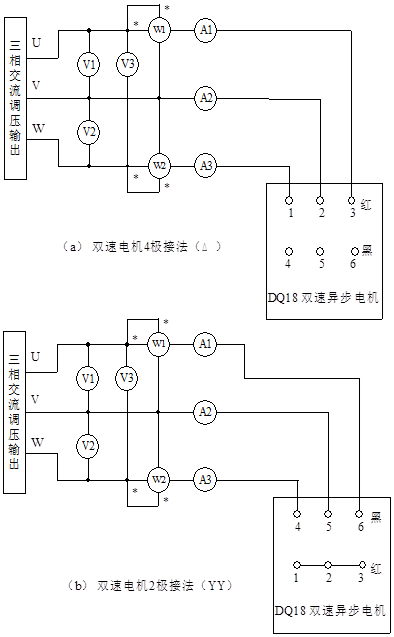

                圖 1 雙速異步電動機(2/4極)
    1)把三相調壓器回到零位，按圖1（a）接線，使電動機為Δ接法(四極電機)。電機和校正直流測功機機同軸聯接(校正測功機機的接線參考實驗4-1的圖4-3)。負載電阻選用DQ27上900Ω串900Ω加上900Ω并聯900Ω共2250Ω電阻值。
    3) 接通交流電源(合控制屏上起動按鈕)，調節調壓器，使輸出電壓為電動機額定電壓220伏，并保持恒定。
    4)給電機施加負載，使異步電動機定子電流逐漸上升到1.25倍額定電流。從這負載開始逐漸減小負載直至空載（即增大負載電阻R2，直至開路），在這范圍內讀取異步電動機的定子電流、輸入功率、轉速、轉矩（查表）。
    5) 共讀取數據6～8組并記錄于表2中。
表1       U_N=220V        I_f=       mA     Δ接法(四極電機)

序 號
I­(A)
P1(W)
IF(A)
n (r/min)
T2 (N•m)
P2(W)
η(％)
cosφ

   4、二極電機時的工作特性測試
1)把三相調壓器回到零位，切斷電源。按圖1（b）改電機的連接線。
    2) 電機空載起動，保持輸入電壓為額定電壓。給電機施加負載，使異步電動機定子電流為1.25I_N，然后逐次減小負載，直至空載。
    3) 測取電機的I、P₁、n、直流電機的I_F，共取數據6～8組記錄于表3中。
表4-12        U_N=220V      I_f=      mA     YY接法（二極電機）

序 號
I­(A)
P1(W)
IF(A)
n (r/min)
T2 (N•m)
P2(W)
η(％)
cosφ

五、實驗報告：
    1、繪制二極運行時的工作特性曲線。
    2、繪制四極運行時的工作特性曲線。
    3、對這種2/4極雙速電機的性能加以評價。
六、思考題：
    1、做試驗時三只電流表的讀數是否相同？有差別時是什么原因造成   的？定子電流怎樣測量？
    2、Δ/YY的變極調速特點是什么？
