異步電動機單相點動啟動控制電路實驗

異步電動機單相點動啟動控制電路實驗-操作所需電器元件明細表見表1                      表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10	脫扣器整定電流0.63-1A	1
FU1、FU2	螺旋式熔斷器	RL1-15	配熔體3A	5
KM	交流接觸器	CJX2-0910	線圈AC380V	1
	繼電器方座	PF-083A		1
FR	熱繼電器	JRS1D-25	整定電流0.63-1A	1
SB1、SB2、SB3	按鈕開關	LAY16		3	SB1紅色 SB2、SB3綠色
M	三相鼠籠式異步電動機		380V（Y/△）	1

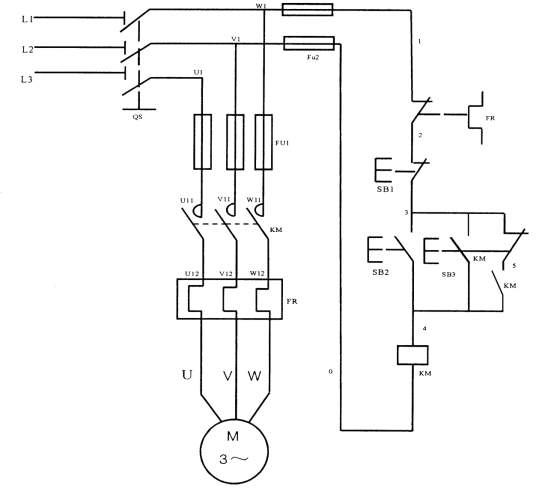

圖1a
圖中如按住按鈕SB3，則KM得電（但不能自鎖），KM吸合，電機M啟動。松開SB3電機失電停轉，完成點動。
如按下按鈕SB2，則KM得電（且自鎖），KM吸合，電機M單向啟動。
三、異步電動機單相點動啟動控制電路實驗安裝與接線：

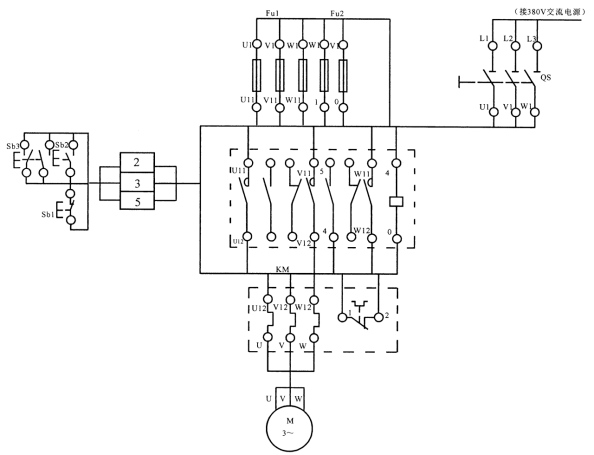

布置與接線可參考圖1（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求

圖1b
四、檢測與調試
   經檢查所接電路無誤后，通電試車。根據上述原理圖操作電路工作狀況，如有異常即停車復查。
