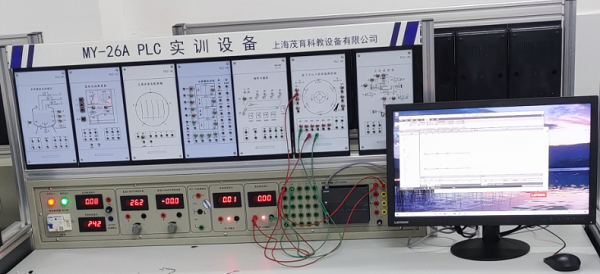

PLC順序控制實訓

PLC順序控制實訓：在運用PLC進行順序控制時常采用順序控制指令，這是一種由順序功能圖設計梯形圖的步進型指令。首先用順序功能圖描述程序的設計思想，然后再用指令編寫出符合程序設計思想的程序。順序控制指令可以將順序功能圖轉換成梯形圖程序，順序功能圖是設計梯形圖程序的基礎。

1.順序功能圖簡介:
一個三步循環步進的順序功能圖如圖1所示。

圖1 順序功能圖

圖2 狀態步之間的邏輯關系

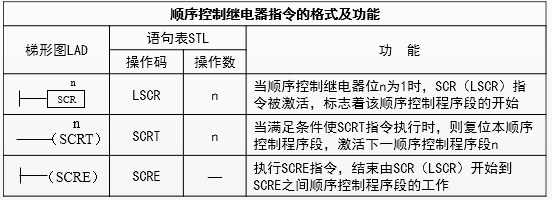

2、PLC順序控制實訓：.順序控制繼電器指令:

說明：1）順序控制繼電器位n必須尋址順序控制繼電器S的位。不能      把同一編號的順序控制繼電器位用在不同的程序中，例如，如果在主程序中使用S0.1，則不能在子程序中再使用；
2）在SCR段之間不能使用JMP和LBL指令，即不允許跳入或跳出SCR段�？梢允褂锰�轉和標號指令在SCR段內跳轉；
   3）不能在SCR段中使用FOR、NEXT和END指令。
3. 順序控制繼電器指令編程舉例
紅綠燈循環點亮控制
      1）紅綠燈循環點亮控制要求
      按下起動按鈕，紅燈點亮1S后熄滅，同時綠燈點亮；綠燈點亮1S后熄滅，再點亮紅燈，不斷循環直至按下停止按鈕
      2）繪制順序功能圖
       根據控制要求繪制紅綠燈循環點亮的順序功能圖。

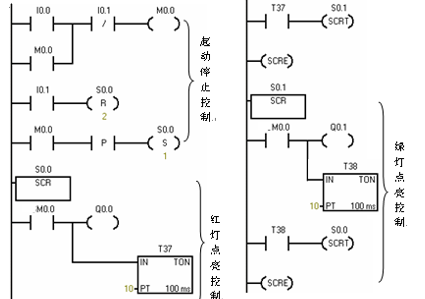

3）編制梯形圖程序
