藝術彩燈造型的PLC控制實驗

藝術彩燈造型的PLC控制實驗：實驗?zāi)康?/strong>：
1、掌握PLC控制的基本原理。
2、掌握移位寄存器的使用。
3、掌握PLC直接驅動小型負載。
二、實驗器材：

1、PLC-2型可編程控制器實驗臺 1臺

2、PLC-DEMO006藝術彩燈造型控制演示板 1塊

3、PC機或手持編程器 1臺

4、編程電纜 1根

5、自鎖式連接導線若干

三、藝術彩燈造型的PLC控制實驗：實驗原理與實驗步驟：

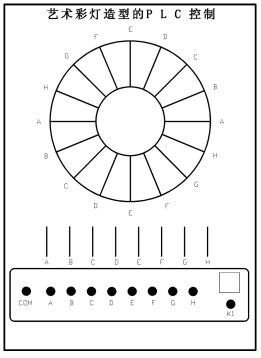

1、藝術彩燈造型PLC控制演示板結構如圖6.1所示。
2、圖中A、B、C、D、E、F、G、H為八路LED發光管，模擬彩燈顯示。上面八路形成一個環形，下面八路形成一字形，上下同時控制，形成交輝相映的效果。
3、控制要求：
A→B→C→D→E→F→G→H→ABCDEFGH→H→G→F→E→D→C→B→ABCDEFGH
4、實驗步驟：
（1）打開PLC-2型實驗臺電源，編程器與PLC連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）實驗臺與PLC-DOME006連接，檢查連線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四、設計程序清單：
1、I/O地址分配清單：

輸入地址：啟動 I0.0 停止 I0.1

輸出地址： A Q0.0 B Q0.1

C Q0.2 D Q0.3

E Q0.4 F Q0.5

G Q0.6 H Q0.7
