水塔自動控制實驗

水塔自動控制實驗-實驗?zāi)康?/strong>
學會利用PLC控制自動供水設備。
二.水塔自動控制實驗-實驗器材
1、可編程控制器實驗臺 1臺
2、PLC-DEMO009水塔水位自動控制模擬實驗板 1塊
3、PC機（自備） 1臺
4、編程電纜 1根
5、自鎖式連接導線（或扁平線）若干根

三．水塔自動控制實驗原理與實驗步驟

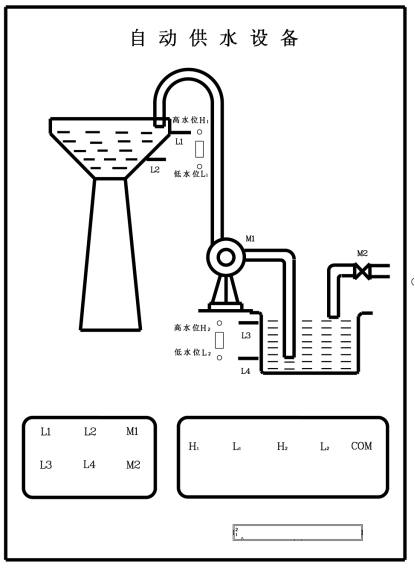

1、水塔水位自動控制，模擬實驗板結構如圖所示。
2、本實驗利用6個LED來指示水位的高低和電機的工作狀態。其中4個LED顯示水位的高低，2個顯示電機的工作狀態。
3、控制要求：
（1）當水池水位低于低水位界L4時（L4=ON），閥M2打開進水；當水池水位高于高水位界時（L3=ON）;則閥M2關閉。
（2）當水塔水位低于低水位界L2時（L2=ON）,且水池水位高于低水位界；則抽水電機M1打開。
（3）當水塔水位高于高水位界時，則M1關閉。
（4）若在抽水過程中，水池水位下降到低水位界，則M1也關閉。
4、實驗步驟
（1）打開實驗臺電源，PLC與編程器或PC機連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）按圖接線，實驗臺與PLC-DOME009連接，檢查連線是否正確。
（4）啟動設備，觀察運行結果是否正確。
四．設計程序清單
I/O分配

輸入輸出

水塔高水位界H1 I0.3 水塔高水位顯示 Q0.1

水塔低水位界L1 I0.2 水塔低水位顯示 Q0.2

水池高水位界H2 I0.1 水池高水位顯示 Q0.3

水池低水位界L2 I0.0 水池低水位顯示 Q0.4

抽水電機M1 Q0.5

閥M2 Q0.6
