PLC實訓臺-電鍍自控系統實驗

一、實驗?zāi)康?/strong>
學會利用PLC控制電鍍系統。

二、實驗器材

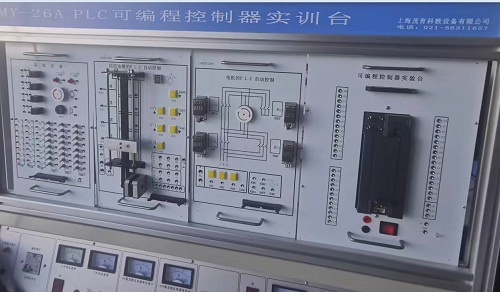

1、可編程控制器實驗臺 1臺
2、PLC-DEMO0016自動送料裝車控制演示板            1塊
3、PC機（自備） 1臺
4、編程電纜 1根
5、自鎖式連接導線（或扁平線）若干根
三、實驗原理與實驗步驟：
1、電鍍系統自動演示板結構如圖所示。
2、本實驗有兩個LED指示進退。電鍍系統生產線采用專用行車，行車架上裝有可升降的吊鉤。行車合吊鉤各有一臺電動機拖動。行車的進退和吊鉤的升降都有相應地限位開關P01～P06控制。
3、控制要求：
   設計一個電鍍系統控制程序。吊鉤上升，提起工件；壓下上限開關P05時停止；行車前進，至壓下P01時停止，正好在電鍍槽的上方；吊鉤下降至壓下P06時停止，工件侵入電鍍液中，定時8秒；電鍍結束，吊鉤提起工件，至壓下P05時行車后退，至壓下P02時停止，剛好停在回收液槽上方；吊鉤下降，至壓下P06時停止，工件放入回收液槽，定時4秒；吊鉤上升，至壓下P05時行車后退，至壓下P03時停止；吊鉤下降，至壓下P06時停止，工件置于清水槽中，定時2秒；吊鉤上升，至壓下P05時行車后退，至壓下P04時停止；吊鉤下降，至壓下P06時停止。系統回到原位，鍍好的工件被取下來；按下啟動按鈕，開始第二次工作循環；若在工序中發現錯誤，可按下“緊急停止”，工序?qū)⑼Ｖ埂?br /> 4、實驗步驟：
（1）打開實驗臺電源，編程器與PLC連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）按圖接線，實驗臺與PLC=DOME016連接，檢查連線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四、設計程序清單：
      I/O地址分配：

輸入部分（IN）

代號功能地址

P00 啟動按鈕 I0.0

P01 傳感器1 I0.1

P02 傳感器2 I0.2

P03 傳感器3 I0.3

P04 傳感器4 I0.4

P05 傳感器5 I0.5

P06 傳感器6 I0.6

P07 緊急停止 I0.7

輸出部分（OUT）

代號功能地址

UP 吊鉤上升控制 Q0.0

DOWN 吊鉤下降控制 Q0.1

RIGHT 行車前進控制 Q0.2

LEFT 行車后退控制 Q0.3
