電機的PLC控制實驗

一、電機的PLC控制實驗-實驗?zāi)康?/strong>：
1、掌握PLC控制輔助繼電器方法。
2、了解三相交流電機的實際接線。

二、實驗器材：

1、PLC-2型可編程控制器實驗臺 1臺

2、PLC-DEMO007電機的PLC自動控制演示板 1塊

3、PC機或手持編程器 1臺

4、編程電纜 1根

5、自鎖式連接導線若干

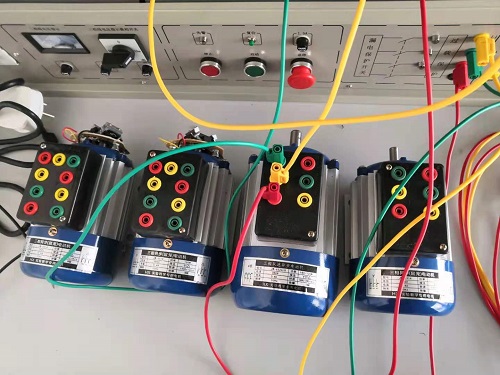

圖.1
三、實驗原理與實驗步驟：
1、PLC-DEMO007電機的PLC自動控制演示板結構如圖7.1所示。
2、實驗原理
本實驗采用直流電機模擬交流電機的運行，通過實驗使學生了解實際交流電機的控制運行。KM1、KM2是兩個控制電機正反轉的繼電器，KMY、KM△是兩個模擬控制電機Y、△形接法的繼電器。L1、L2、L3和L4是控制信號指示燈。PO1按鈕控制電機下轉啟動，PO2控制電機反轉啟動，PO3是停止按鈕。
3、控制要求：
（1）按下正向啟動按鈕PO1，電機即正向啟動，繼電器KM1工作。
（2）按下反向啟動按鈕PO2，電機即反向啟動，繼電器KM2工作。
（3）啟動后，電機先模擬Y方式運行，繼電器KMY工作，8S后變成△方式運行，繼電器KM△工作。
（4）正向與反向之間可以隨時切換，按下PO3停止按鈕，工作立即停止。
（5）KM1和KM2不能同時接通，否則會引起短路。
4、實驗步驟：
（1）打開PLC-2型實驗臺電源，編程器與PLC連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）實驗臺與PLC-DOME007連接，檢查連線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四、設計程序清單
1、I/O地址分配清單：

輸入地址：正向啟動P01 I0.1 反向啟動P02 I0.3

停止P03 I0.2

輸出地址： KM1 Q0.2 KM2 Q0.3

KMY Q0.1 KM△ Q0.2
