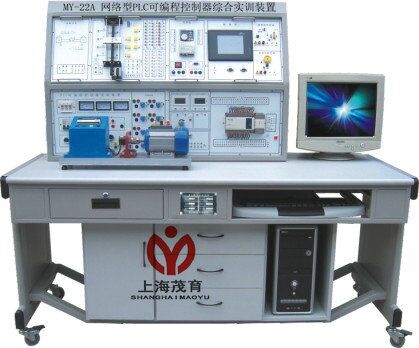

網絡型PLC可編程控制器綜合實訓裝置的建設要求及技術重點

    網絡型可編程序控制器實訓裝置是根據《中華人民共和國教育行業標準——電工電子類實訓基地儀器設備配備標準》，教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。本裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。     學校配置網絡型可編程序控制器實訓裝置，教師控制機一臺，教師機與學生臺之間具有網絡通信功能，負責承擔系內電氣相關專業的PLC實訓教學任務。
    實訓室共有25套設備，可供機電一體化專業學生完成PLC實訓，通過實訓，學生能夠掌握PLC的基本指令應用、編程軟件的使用、PLC的應用與設計等項目，提高學生的實踐技能，培養學生的動手能力。
    PLC實訓項目包括：PLC認知實訓、典型電動機控制、數碼顯示控制、搶答器控制、音樂噴泉控制、裝配流水線控制、十字路口交通燈控制、水塔水位控制、天塔之光控制、自動配料裝車系統控制、四節傳送帶控制、多種液體混合裝置控制、自動售貨機控制、自控軋鋼機控制、郵件分揀機控制、自控成型機控制、機械手控制、加工中心控制、三層電梯控制、步進電機控制等實訓。
特點：
1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。
3、基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站）PLC和主站PLC進行1：N通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（1：1通信）。
4、仿真實訓教學：通過FLASH虛擬環境實時顯示PLC運行狀態，也可以實現PLC接線、錯誤檢查、編程訓練、程序編寫測試等功能。
    實訓室共有25套設備，可供機電一體化專業學生完成PLC實訓，通過實訓，學生能夠掌握PLC的基本指令應用、編程軟件的使用、PLC的應用與設計等項目，提高學生的實踐技能，培養學生的動手能力。
實訓室可編程序控制器實訓裝置配置如下：
    PLC主機：配置三菱FX1N-40 mR  PLC主機，內置數字量I/O（24路數字量輸入16路數字量輸出），F(xiàn)X1N-485BD通信模塊，F(xiàn)X0N-3A模擬量模塊（2路輸入/1路輸出），配套SC-09通信編程電纜。
實訓掛箱：
掛箱一 搶答器/音樂噴泉
    通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。
掛箱二 裝配流水線/十字路口交通燈
    通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
掛箱三 水塔水位/天塔之光
    通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
掛箱四 自動送料裝車/四節傳送帶
    通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
掛箱五 多種液體混合裝置
    通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
掛箱六 自動售貨機
    通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
掛箱七 自控軋鋼機/郵件分揀機
    通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
掛箱八 機械手控制/自控成型機
    通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
掛箱九 加工中心
    通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
掛箱十 四層電梯
    通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
掛箱十一 步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成；直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。
    通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。
掛箱十二 自動洗衣機/電鍍生產線
    通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。
掛箱十三 直流電機控制/溫度控制（模擬量控制）
    通過對直流電機系統中脈沖信號采集、轉速控制（電壓量）及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、PID指令的使用。
掛箱十四 典型電動機控制實操單元：施耐德交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。
    掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。
掛箱十五 網孔板
    學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。
掛箱十六 變頻器實訓組件：配置三菱FR-S520變頻器，帶有RS485通信接口及BOP操作面板
    初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間USS通信協議的建立連接方法。
掛箱十七 觸摸屏實訓組件：5.7英寸Eview500，256色
    了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。
