比例求和運算電路實驗--模擬電路實驗箱

—、實驗?zāi)康?/strong>
1、掌握用集成運算放大器組成比例、求和電路的特點及性能。
2、學會上述電路的測試和分析方法。

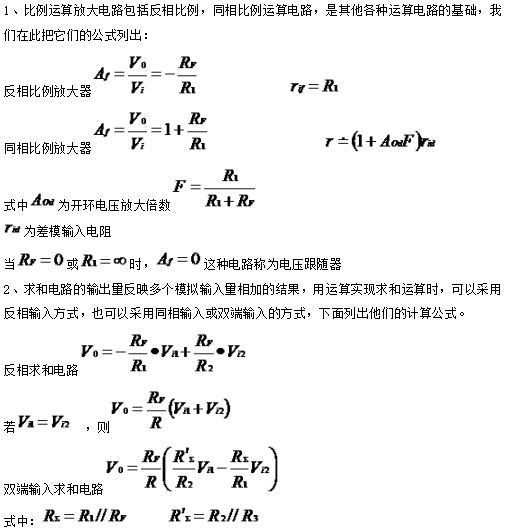

二、實驗原理

三、實驗儀器
1、數字萬用表
2、示波器
3、信號發生器
4、集成運算放大電路模塊
四、預習要求
1、計算表8-1中的V0和Af

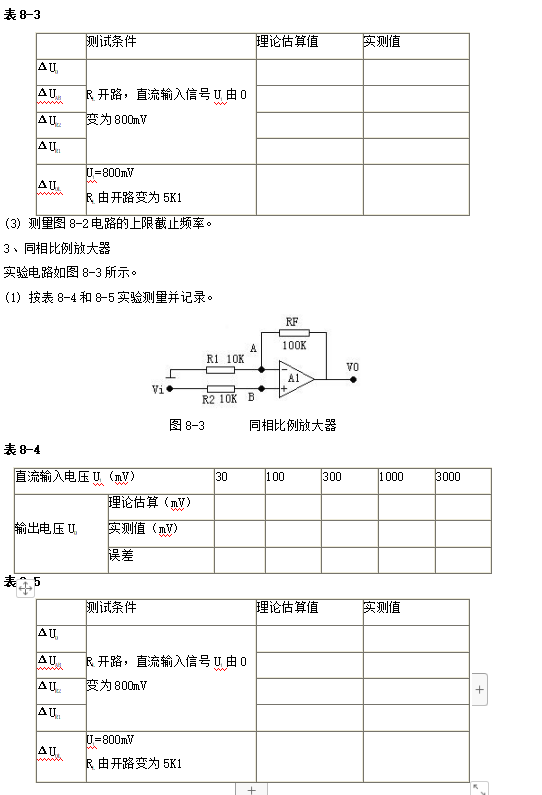

2、估算表8-3的理論值
3、估算表8-4、表8-5中的理論值

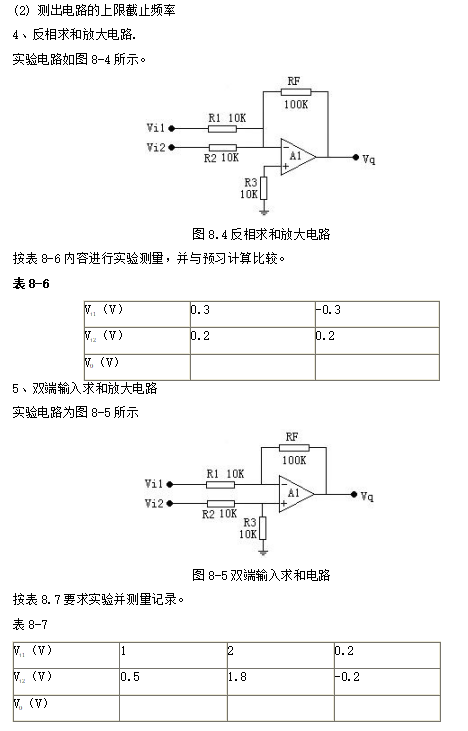

4、計算表8-6中的V0值
5、計算表8-7中的V0值
五、實驗內容

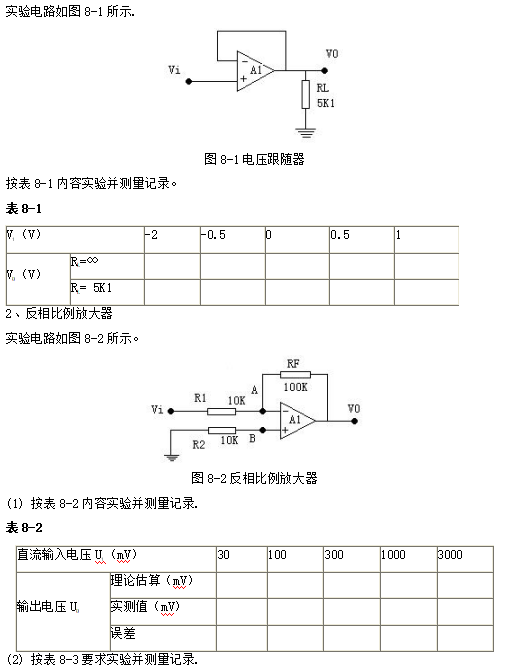

1、電壓跟隨器

六、實驗報告
1、總結本實驗中5種運算電路的特點及性能。
2、分析理論計算與實驗結果誤差的原因。
