毫伏輸入時溫度變送器的實驗-化工儀表與控制實訓裝置

一、實驗?zāi)康?/strong>
1.了解毫伏輸入時溫度變送器的接線方法。
2.熟悉溫度變送器的結構原理。
3.掌握毫伏輸入時溫度變送器的調整及校驗方法。
二、實驗器材
1.溫度變送器0.5級4~20mA 1臺
2.UJ-37直流電位差計0.1級1臺
3.XMZA-3101型智能數顯儀1臺
4.小螺絲刀1把
5.錳銅電阻Rcm=30Ω1個
6.導線若干
7.自帶計算器

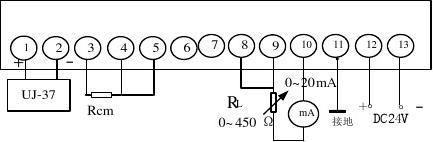

三、實驗線路圖

四、實驗原理
溫度變送器可與各種熱電偶、熱電阻配套使用，又可與具有毫伏輸出的各種變送器配合，使其轉換成4~20mA的統一直流輸出信號，然后它和顯示單元、控制單元配合，實現對溫度或溫變及其他各種參數進行顯示、控制。
本實驗用UJ-37直流電位差計給溫度變送器各校驗點輸入標準毫伏信號，同時觀察記錄智能數顯儀的輸出電流值，利用誤差理論計算溫度變送器的精度等級，
校驗溫度變送器是否合格。
五、實驗步驟
1.設量程的起始值為V1（mv）滿度值為V2（mv），則量程為ΔV＝(V2-V1)（mv）。本實驗為V1=5mv,V2=50mv,ΔV=45mv。用UJ-37直流電位差計輸入量程V1（mv）毫伏信號，調節“零點遷移”電位器，將輸出電流調整為4mA。再輸入量程V2（mv）毫伏信號值，調節“量程”電位器，將輸出電流調整為20mA。如此反復數次，直到“零點”和“量程”均調好為止。
2.分別輸入量程V1、V1+ΔV*25%、V1+ΔV*50%、V1+ΔV*75%、V2的毫伏信號值，測出相應輸出電流值Iz，然后再逐步減小輸入信號，測出相應輸出電流值I f。反復做兩次。
六、數據處理

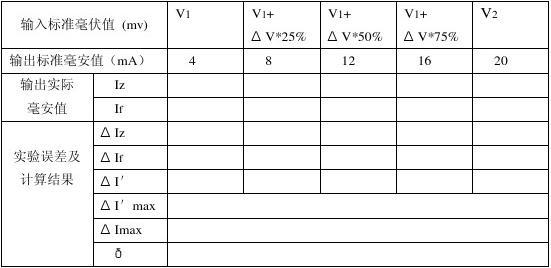

1.將實驗所得數據填于下表。
2.確定溫度變送器的精度等級。
δ=(ΔImax/ A上－A下)×100%

3.實驗結果是否達到要求？
七、問題討論
1.若溫度變送器配接不同分度號熱電偶時，如何改動實驗線路？為什么Rm 的阻值不同?如何組織實驗？
