閥門局部阻力系數的測定實驗

一、實驗?zāi)康?/strong>
1.掌握管道沿程阻力系數和局部阻力系數的測定方法。
2.了解阻力系數在不同流態，不同雷諾數下的變化情況。
3.測定閥門不同開啟度時（全開、約 30°、約 45°三種）的阻力系數。
4.掌握三點法、四點法量測局部阻力系數的技能析。
二、實驗原理

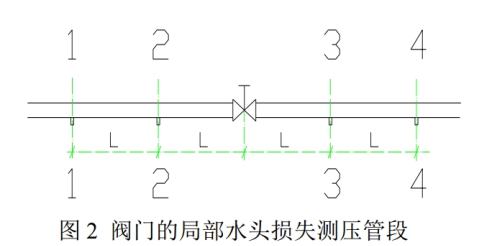

對1、4兩斷面列能量方程式，可求得閥門的局部水頭損失及2（L1+ L2）長度上的沿程水頭損失，以hw1表之，則

對2、3兩斷面列能量方程式，可求得閥門的局部水頭損失及（L1+ L2）長度上的沿程水頭損失，以hw2表之，則

∴閥門的局部水頭損失h1應為：

亦即
∴閥門的局部水頭損失系數為：

式中v為管道的平均流速。
三、實驗步驟
1.本實驗共進行三組實驗：閥門全開、開啟30°、開啟45°，每組實驗做三個實驗點。
2.開啟進水閥門，使壓差達到測壓計可量測的最大高度。
3.測讀壓差，同時用體積法量測流量
4.每組三個實驗點的壓差植不要太接近
5.繪制 d=f（ζ）曲線。
四、問題討論
1.同一開啟度，不同流量下，ζ值應為定值抑或變值，何故？
2.不同開啟度時，如把流量調至相等，ζ值是否相等？

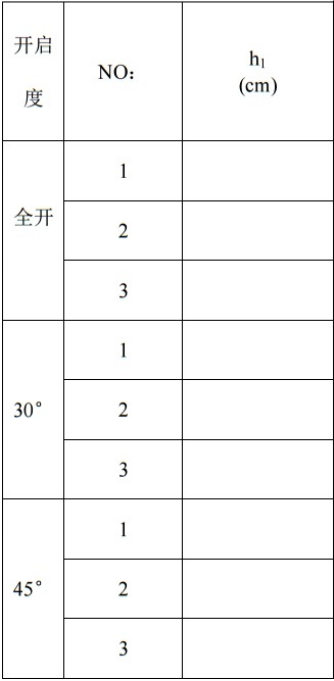

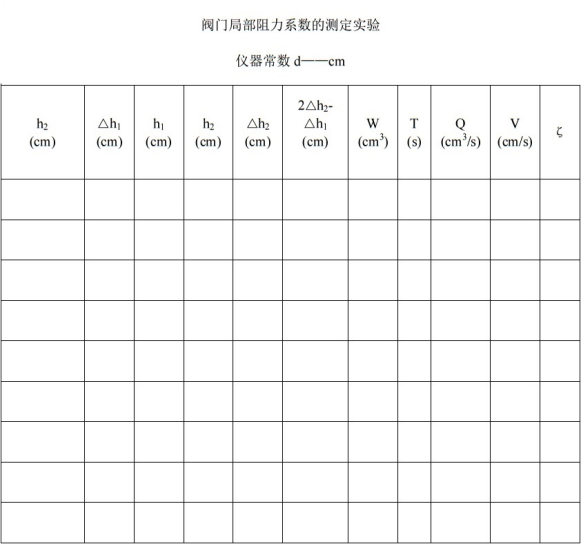

五、繪圖
