帶電流量精確測量的點動操縱實驗

一、實際操作目地
1、把握電流量電壓互感器的應用；
2、把握點動操縱的聯接；
3、把握觸電急救的方式；
4、了解滅火知識；
5、把握電線接頭的種類與聯接。
二、實際操作內容
（一）電氣元器件鑒別
1、電流計
此系安裝式電流計，常用在配電設備屏上，為直讀式儀表盤。一般與電壓互感器相互配合應用。如30/5的電流計要配30/5的電壓互感器。分辨電流計的優劣，可以用數字萬用表的歐母檔精確測量電流計電磁線圈有沒有斷掉。
2、電壓互感器
功效：將高電流電壓或低壓大電流量轉換為低壓小電流量，提供檢測儀表和繼電保護裝置設備，并將檢測儀表和繼電保護裝置設備與高電壓電源電路防護起來。電壓互感器的二次電流量一般為5A，也有1A的。
種類：依據電磁線圈形式有圍繞式、母線槽式、裝進式、過墻式、電磁線圈式、瓷廂式。本實際操作室應用的是母線槽式（中空）。

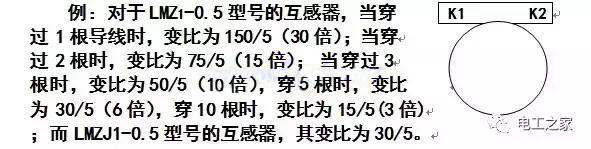

為了更好地精確測量精確，一次繞阻電流量的挑選標準:依據配電屏上儀表盤測量范圍或負荷尺寸明確電壓互感器的變比，即更改一次繞阻的線圈匝數。

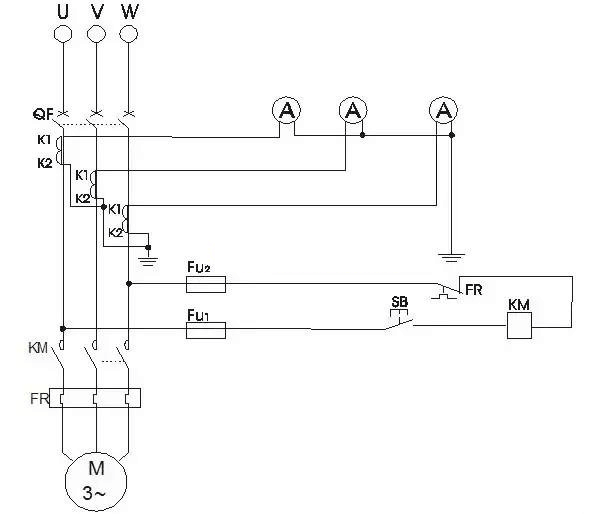

（一）按圖聯接（見電路原理圖）
1、主線路的聯接
從電源開關下邊U-V-W相三根線與電壓互感器L1端聯接（針對中空電壓互感器來講，火線零線應越過電壓互感器，并依據變比，穿心5匝；）從L2端小組出線進交流接觸器主斷路器KM 從主斷路器KM小組出線引至熱汽車繼電器的熱元器件FR 從熱元器件小組出線線接至電機。
2、電流計的聯接
將電流計導線1A1、2A1、3A一分別接電壓互感器的二次側始端K1，電流計導線另一端1A2、2A2、3A2接線和保護接零（地）相接。電壓互感器的二次側尾端K2應與保護接零（地）相接。
3、電機連接
電機接線方法有二種，Y和Δ接線方法，實際選用哪一種連接方式，應依據電機的額定電流與開關電源的相電壓來決策。
本實際操作室機器設備選用的電機是Δ接線方法的電機，6個小組出線端已從接線箱分二根電纜線引出來，一根為代表端，一根為尾端。為了更好地協助學生把握二種接線方法，實際操作時二種接線方法都規定做。
Y形接線方法：將電機始端各自接在熱繼器小組出線端，尾端連在一起。
Δ形接線方法：選一根電纜線做為始端各自引至熱繼器小組出線端，另一端接線方法為：與U相互通的繞阻收到V相上，與V相互通的繞阻收到W相上，與W相互通的繞阻收到U相上。
4、操縱路線的聯接
從電源開關下邊U相連至斷路器FU1 從FU1的小組出線線接至按鍵SB（開與關）從SB小組出線線接至交流接觸器電磁線圈KM（三相五線端）從交流接觸器電磁線圈KM（小組出線端）引至熱繼器的常閉點FR（9六號端）從FR的小組出線端（95號端）引至斷路器FU2 從FU2小組出線線接至電源開關下邊W相。

（一）查驗操縱路線（插電前的查驗）
在斷掉開關電源的狀況下，用數字萬用表的歐母檔（表針表宜用R100檔，數字表宜用2K的擋位）查驗操縱路線。將直流電流表置放電源開關下邊U、W相，按下按鈕SB，電阻值應是交流接觸器電磁線圈的電阻值。
常見故障分辨：
（1）電阻值若不大（貼近零）則表明有短路故障常見故障，發生此類常見故障切不可合閘。
（2）如果沒有電阻值則表明有開（斷）路常見故障，發生此類常見故障，最先查驗
斷路器是不是融斷，次之查驗熱繼器常閉點有沒有插錯或已斷掉，要不是以上常見故障，則要用數字萬用表逐漸沿途搜索。
（二）插電試運行
若沒有問題時，可插電試運行。切不可自主合閘，試運行時，務必有具體指導老師在旁監測。
（三）安全性接地裝置
1、柜身接地裝置
指實際操作柜本身的接地保護。這里接地保護本質為保護接零。本實際操作室選用三相五線制供電系統，其柜身已與維護零線相接，在柜身背面可看到一條黃綠色兩色線。參與實踐的學生在實際操作前查驗此線聯接是不是靠譜，若有松脫，請修復，確保此線觸碰優良。
2、電機接地裝置
指電機機殼的接地裝置。電機已引出來一根灰黑色線（與電纜線捆在一起），將此線與柜身接地裝置螺絲（本實際操作柜正臉左上/下邊）相接。
3、電壓互感器二次側的接地裝置
將電壓互感器二次側尾端K2與柜身的接地裝置螺絲相接，避免髙壓竄進低電壓的風險。
（四）觸電急救（見實際操作一。）
（五）消防滅火器的仿真模擬實際操作（見實際操作一）
三、思考題
1、當電機為星形接法時：線電流相電壓，相電壓直流電壓。當電機為三角形接法時；線電流相電壓，相電壓直流電壓。
2、當電機轉速比出現異�；蛴形宋隧憰r，應分辨為運作，這時候應該馬上開關電源。最先用數字萬用表查驗電機繞阻是不是或。
3、當電機為Y或Δ接線方法時，若按下按鈕交流接觸器吸合而電機不轉是怎么回事？
4．怎樣更改三相異步電機的轉為？
