熱管換熱器實驗指導書

熱管換熱器實驗指導書使用：
一、實驗?zāi)康模?/strong>
1、了解熱管換熱器實驗臺的工作原理。
2、熟悉熱管換熱器實驗臺的使用方法。
3、熟悉熱管換熱器換熱量Q和傳熱系數K的測試和計算方法。
二、熱管換熱器實驗臺的結構及工作原理：
熱管換熱器實驗臺的結構如下圖所示：
實驗臺由1、翅片熱管（整體軋制）2、熱段風道3、冷段分道4、冷段和熱段風機5、電加熱器（Ⅰ—1000W Ⅱ—100W）6、熱電偶7、測溫切換琴鍵開關8、熱球風速儀（獨立儀表）等組成。

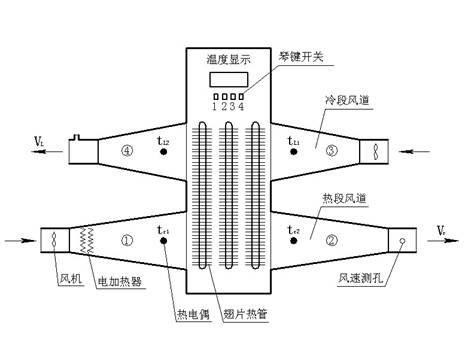

熱管換熱器實驗臺結構圖
1.翅片熱管；2.熱段風道；3.冷段風道；4.風機；5.電加熱器；6.熱電偶；7.測溫切換琴鍵開關；8.熱球風速儀（圖中未繪出）；9.風速測孔。
熱段中的點加熱器使空氣加熱，熱風經熱段風道時，通過翅片熱管進行換熱和傳遞，從而使冷段風道的空氣溫度升高。利用風道中的熱電偶對冷、熱段的進出口溫度進行測量，并用熱球風速儀對冷、熱段的出口風速進行測量，從而可以計算出換熱器的換熱量Q和傳熱系數K
三、熱管換熱器實驗臺參數

四、實驗步驟
1、聯接電位差計和冷端熱電偶。（如無冰并條件，可不接冷端熱電偶，而將冷端熱電偶的接線柱短路。這樣，測出的溫度應加上室溫）
2、接通電源。
3、將工況開關置于“工況1”位置（強熱），此時電加熱器和風機開始工作。
4、用熱球風速儀在冷、熱段出口的測孔中測量風速。（為使測量工作在分道溫度不超過40℃的情況下進行，必須在開機后立即測量）。風速儀使用方法，請參閱該儀器說明書。
5、待工況穩定后（約20分鐘后），按下琴鍵開關，切換測溫點，逐點測量冷、熱段進出口溫度（參看實驗臺結構圖）。
6、將“工況開關”置于“工況Ⅱ（強熱檔）”位置，重復上述步驟，測量工況Ⅱ的冷熱段進出口溫度。
7、實驗結束后，切斷所有電源。
五、實驗數據處理

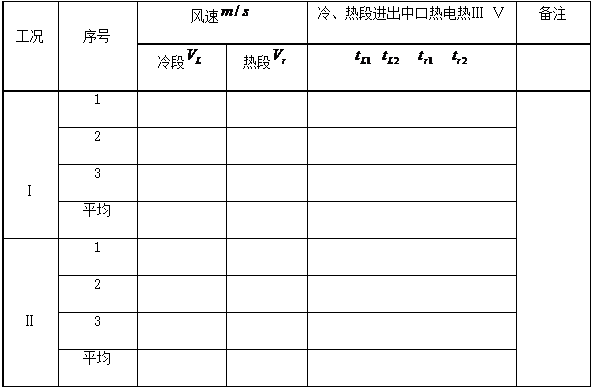

將實驗中測得的數據填入下表中:

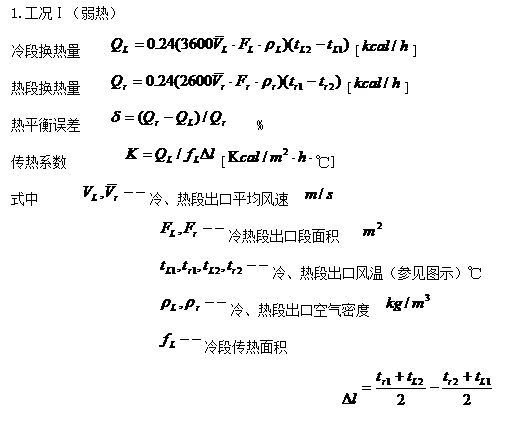

將實驗所用儀器名稱、規格、編號及實驗日期、室溫等填入上表的備注中計算換熱量、傳熱系數及熱平衡誤差：

2、工況Ⅱ（強熱）
計算方法同上
將上面數據整理所求得的兩種工況的實驗結果填入下表，并進行比較分析。

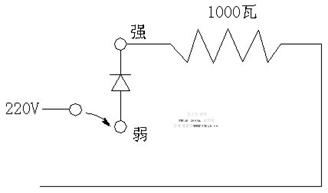

六、加熱原理
