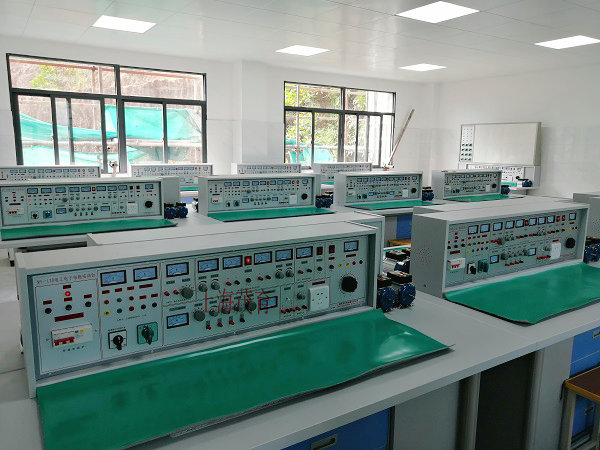

電工電子實訓室設備

一、電工電子實訓室設備，電工電子實訓臺-是根據依據中職電工電子類課程的實驗內容精心設計的一體化綜合實驗設備，實驗內容包括電路分析、電工基礎、電工學、電子技術、電子學、模擬電子技術、數字電子技術、電力拖動等課程實驗項目，具有針對性、實用性、科學性和先進性，實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。設備實訓內容分為幾個層次和若干模塊，不同學制，不同生源的學�？筛鶕�(jù)自己的實際情況選擇實訓項目。為學校迅速開設電工電子實訓課程提供了理想的實訓設備。

二、實驗臺功能及結構：

1．實驗臺外殼尺寸：123×35×20cm 2．三相保險座 3．三相電源輸入指標 4．總開關：實驗臺電源總開關，帶漏電、過載保護 5．試驗按鈕：試驗漏電開關漏電功能 6．電源輸入指示1只 7．電源輸出指示3只(紅、綠、黃三色) 8．交流電壓表：指示輸出線電壓 9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況 10．接線座5只：A單元三相四線及地線輸出 11．電流表W相電流輸出指示 12．O/I開關：三相四線電源輸出控制 (提高安全系數) 13．接線座2只：B單元交流低壓電源輸出 14．電表(2A)：B單元交流電流指示 15．旋鈕：B單元3-24V交流低壓選擇輸出 16．開關：C單元雙路直流穩壓電源開關 17．旋鈕：C單元雙路Ⅰ路穩流調節 18．旋鈕：C單元雙路Ⅱ路穩流調節 19．接線座2只：C單元Ⅰ路直流穩壓輸出 20．保險座：C單元雙路穩壓電源保險 21．電表4只：雙路穩壓電源電壓、電流指示 22．接線座：D單元直流5V穩壓輸出 23．電表：D單元電流0.5V輸出指示

24．開關1：控制各低壓交流電、信號源 25．開關2：控制E單元交直流調壓電源 26．電表：E單元交流電壓輸出指示 27．接線座4只：E單元交流、直流輸出口 28．旋鈕：E單元0～240V電壓調節 29．插座：G單元220V輸出插座 30．旋鈕：音頻功率放大器音量調節 31．接線座2只：音頻信號輸入 32．按鈕：單次脈使能開關 33．接線座3只：單次脈沖輸出口 34．電表：函數發生器正弦波輸出電壓指示 35．旋鈕：正弦波輸出三級衰減幅度粗調 36．旋鈕：正弦波輸出口 37．接線座：正弦波輸出口 38．旋鈕：矩形波輸出幅度調節 39．接線座：三角波輸出口 40．旋鈕：函數信號發生器頻率細調 41．接線座：矩形波輸出口 42．旋鈕：函數信號發生器五級頻率粗調 43．電表：函數發生器輸出頻率指示 44．萬用表：500型 45．智能型交流電路測量電表：通過開關切換可同時測量電路I、U、KW、Kwh、T，八位液晶顯示。 46．實驗桌面尺寸：160×70cm 47．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗

三、主要技術指標：
1、輸入工作電源：三相四線
2、輸出電源及信號：A單元：三相四線、B單元：交流3、6、9、12、15、18、24V、C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能。電壓穩定度：<10^-2 負載穩定度：<10^-2 紋波電壓：<5mv、D單元：直流穩壓5V，電流0.5A、E單元：交直流電壓0～240V連續可調，電流2A、F單元：220V電壓輸出，供外接儀器使用。
3、單次脈沖源：每次均可輸出一對正負脈沖
4、函數信號發生器（正弦波、三角波、矩形波）
①頻率范圍：5HZ-550KHZ分五個頻段
②頻率指示：由HZ表直接讀出
③電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調
　　　　矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
　　　　三角波：5HZ-550KHZ>１V
5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
6、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh和工作時間T，八位液晶顯示。
7、絕緣電阻：>5MΩ
8、漏電保護：漏電動作電流≤30mA
四、電工電子實驗臺結構與配備（以二十四座為例）：
1、實驗操作桌材質：由雙面飾面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
2、實驗桌：12臺學生實驗桌，一臺兩座，桌子外形尺寸：160×70×110cm。桌中央配置通用九孔電路板(尺寸：35×90cm )，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面。
3、老師示教控制臺：1臺示教控制臺，分別控制12臺學生臺的電源。通用電路板演示屏立在實驗臺上，演示屏尺寸為160×70×150cm。用于講解、演示。
4、實驗臺：13臺，學生實驗桌及示教控制臺上各配1臺。
五、實驗項目：

（1）電工實驗：
1．電工測量儀表的使用 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．電源的外特性 5．電位值、電壓值的測定 6．電流表和電壓表的擴程 7．基爾霍夫定律的驗證 8．驗征楞次定律 9．迭加原理與互易定理的驗證 10．戴維南定理與諾頓定理的驗征 11．電壓源與電流源的等效變換 12．受控源特性的研究 13．一階電路實驗 14．二階電路的過渡過程 15．研究LC元件在直流和交流電路中的特性 16．負載獲得最大功率的條件	17．交流電路參數的測量 18．正弦交流電路中RLC元件的特性 19．RL及RC串聯電路實驗 20．RLC串聯諧振電路 21．日光燈電路的連接及功率因數改善 22．三相負載的星、三角接法 23．三相電路及功率的測量 24．R-C選頻網絡的研究 25．二端口網絡研究　 26．單相變壓器實驗　　　　　　 27．互感電路實驗 28．三相異步電動機的使用與起動 29．三相電動機繼電接觸控制的基本電路 30．三相電動機Y一△起動控制實驗 31．三相電動機的順序控制實驗 32．三相電動機能耗制動控制實驗
（2）電子實驗：
1．晶體二極管的特性及檢測 2．晶體三極管輸入輸出特性 3．低頻小信號電壓放大器 4．直接耦合兩級放大器 5．RC耦合兩級放大器 6．負反饋對放大器性能的影響 7．變壓器耦合推挽功率放大器 8．互補對稱推挽功率放大器(OTL) 9．單相半波整流 10．單相全波整流 11．單相橋式整流 12．單相橋式整流濾波 13．單結晶體管特性 14．單結晶體管觸發電路 15．晶閘管簡單測試及可控整流電路 16．場效應管測試 17．串聯型穩壓電壓 18．差動放大電路的研究 19．集成運放參數的測試 20．集成運放減法電路 21．集成運放加法電路 22．集成運放積分電路	23．集成運放微分電路 24．集成運放文氏正弦波振蕩器 25．電容三點式振蕩器 26．電感三點式振蕩器 27．集成穩壓電路 28．無穩態電路（多諧振蕩器） 29．施密特觸發器 30．集成與門邏輯功能測試 31．集成非門電路邏輯功能測試 32．集成或門電路邏輯功能測試 33．集成與非門邏揖功能測試 34．CMOS門電路的測試 35．基本RS觸發器 36．JK觸發器 37．D觸發器 38．555時基電路的應用（方波發生器) 39．二一十進制計數器 40．二一十進制8421譯碼器 41．加法器 42．減法器 43．用集成與非門構成單穩態觸發器 44．組合邏輯電路

---
