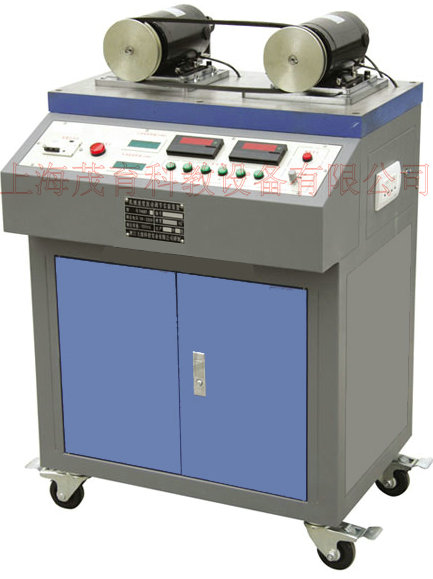

MY-579機械傳動零部件性能實驗臺
機械傳動零部件性能實驗臺是和高校合作開發的實驗臺?蓽y試帶傳動、鏈傳動、萬向節傳動齒輪的傳動性能及傳動效率。
一、實驗內容:
(1)皮帶傳動運動分析實驗:測定皮帶傳動的傳動穩定性及傳動效率,并自動繪制傳動曲線和效率曲線
(2)鏈傳動運動分析實驗:測定鏈傳動的傳動穩定性和傳動效率,并自動繪制傳動曲線和效率曲線
(3)萬向節傳動運動分析實驗:測定萬向節傳動的傳動穩定性和傳動效率,并自動繪制傳動曲線和效率曲線
(4)齒輪傳動運動分析實驗:測定齒輪傳動的傳動穩定性和傳動效率,并自動繪制傳動曲線和效率曲線。
二、性能特點:
(1)通過數碼顯示面板讀數,手動或計算機測試分析軟件自動進行傳動分析實驗,實現兩種實驗手段,可作綜合實驗。
(2)可通過計算機測試分析軟件進行傳動的運動模擬,可觀察傳動特性。
(3)皮帶測試可通過更換不同的皮帶輪,測試不同的皮帶傳動。
(4)計算機測試分析軟件功能強大,可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
三、主要技術參數:
1、帶輪、鏈輪直徑:120mm
2、驅動電機功率:123W
3、調速范圍:0~1500rPm
4、負載電機功率:123W
5、負載變動范圍:123W
6、角位移傳感器:1000脈沖 2個
7、實驗臺外形尺寸:1050×620×800mm
8、實驗臺重量:42Kg
友情提示:
1、設備驗收:各采購單位收貨時請檢查機械傳動零部件性能實驗臺的貨品外觀,核實機械傳動零部件性能實驗臺的數量及配件,拒收處于受損狀態的本實驗臺;
2、設備質保:茂育將為各采購單位提供機械傳動零部件性能實驗臺產品說明書內的質保條件和質保期,在質保范圍內提供對機械傳動零部件性能實驗臺的免費維修,超出條件承諾時提供對本實驗臺的有償維修;
3、設備退換貨:各采購單位單方面原因導致的機械傳動零部件性能實驗臺選型錯誤或購買本實驗臺數量錯誤,造成本實驗臺的退換貨要求,將不被接受;
4、設備貨期:對機械傳動零部件性能實驗臺的發貨期為參考值,如您需要了解機械傳動零部件性能實驗臺的精確貨期,請與茂育的銷售人員聯系;
5、如各采購單位對機械傳動零部件性能實驗臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關機械傳動零部件性能實驗臺
的技術咨詢。
