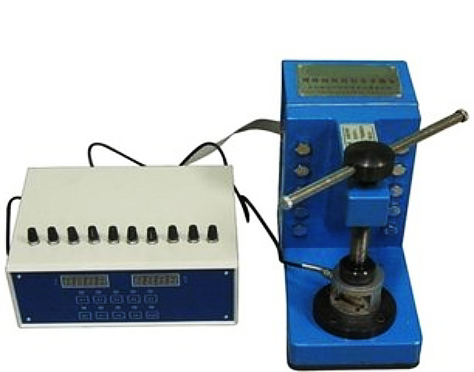

MY-555B靜態螺栓組聯接綜合實驗臺
靜態螺栓組聯接綜合實驗臺-可完成螺栓組在受傾覆靜態力矩作用下螺栓變形的分析,可對不同剛度的螺栓進行受力變形規律的分析,實現了加載與檢測數字化分析。此實驗臺除了能做螺栓組聯接實驗(測定螺栓組的載荷分布)外,還可以做齒根彎曲應力的測定、梁的應力測定和電阻應變片靈敏系數測定等實驗。
一、實驗內容:
1、測螺栓組的載荷分布。
2、測試齒根的彎曲應力。
3、梁的應力測定實驗和電阻應變片靈敏系數測定實驗。
二、性能特點:
1、可完成螺栓組在受傾覆靜態力矩作用下的受力變形規律的分析。
2、可對螺栓受力變形規律進行分析。
3、實現了加載與檢測數字化分析。
4、利用軟件平臺實現了機械參數的可視化分析。
三、主要技術參數:
1、被測螺栓10根;螺栓中段直徑d=6.5mm 螺栓材料的彈性模量E=205GPa
2、加載杠桿比 1:75
3、被聯接件的懸臂長L=214mm
4、測試齒Z=32 ,m=16mm ,α=20°,b=10mm
5、等強度梁 厚度t=6mm ,固定端寬度b=40mm ,加力點到固定端長度L=350mm
6、高精度靜態電阻應變儀1臺 測量通道:10路;
測量范圍:0±30000με 零點不平衡: ±10000με
基本誤差: ±0.2%FS ±2個字 分辨率:1με
零點漂移: ±2με/4小時 ±0.5με/℃
自動測試:每通道測量小于2 s 測量方式:1/4橋、半橋、全橋
電阻應變片電阻值 R=120Ω 靈敏度系數 K=2.20
四、基本配置:
1、監測系統:配備TS型10通道靜態應變儀一臺
2、測力裝置:砝碼 4塊
3、分析軟件:可適時顯示十個通道的應變變化值(用戶另選)
