MT-B8 邁騰B8起動充電系統實訓臺

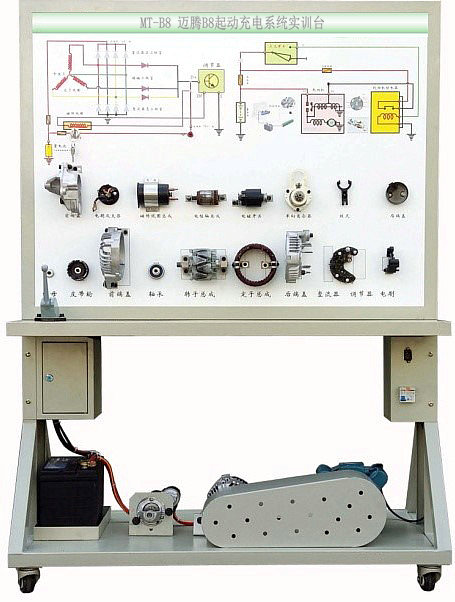

MT-B8 邁騰B8起動充電系統實訓臺采用全新大眾B8汽車充電/起動系統實物為基礎，充分展示汽車充電/起動系統的組成結構和工作過程。
適用于學校對汽車充電系/起動統理論和維修實訓的教學需要。
二、邁騰B8起動充電系統實訓臺功能特點：
1、真實可運行的大眾B8充電/起動系統，充分展示汽車充電/起動系統的組成結構。
2、打開點火開關，觸發三相電機運行，帶動發電機工作，充電指示燈滅，蓄電池端電壓升高，真實演示汽車充電/起動系統的工作過程。通過面板上的電流表、電壓表可觀察充電電流和蓄電池電壓的數值。
3、實訓臺面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車充電系統的工作原理。
4、實訓臺面板上安裝有發電機總成分解部件，可直觀認識發電機的組成結構。
5、實訓臺面板上安裝有檢測端子，可直接在面板上檢測汽車充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6、實訓臺面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，實訓臺底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
三、技術規格：
1、外形尺寸（約）：1240×600×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、三相異步電動機：
    電  壓：AC 220V/380V
    功  率：2.2KW
    轉  速：1420r/min
6、顏色：7032
7、鋼管：40*40*3mm
8、機柜：1.5mm冷板沖壓成形，背面設置維修門；
9、移動腳輪：100*60mm
四、基本配置：

序號	名       稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖（面板：1200*900*4mm)	套	1
2	點火開關	全新	個	1
3	發電機/起動機總成	全新	臺	各1
4	發電機/起動機總成分解部件	全新	套	各1
5	充電指示燈	全新	個	1
6	三相異步電動機	YT 100L1-4	臺	1
7	保險絲盒	全新	個	1
8	電壓表	0～30V	個	1
9	電流表	0～±100A	個	1
10	蓄電池	12V 45Ah	臺	1
11	電源總開關	50A	個	1
12	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm	臺	1
13	故障模擬與排除裝置	茂育	套	1
14	教師手冊	茂育	套	1
15	合格證與保修卡	茂育	套	1



---
