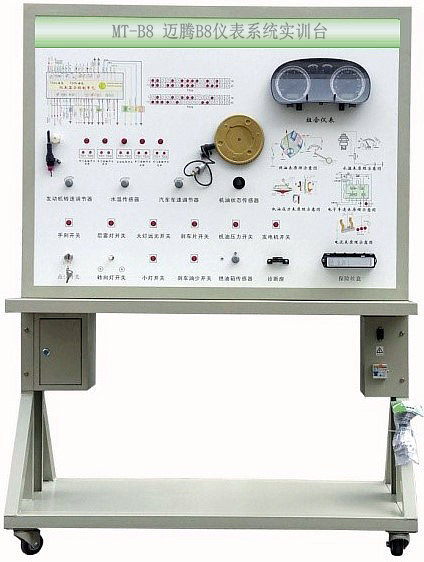

MT-B8 邁騰B8儀表系統實訓臺

邁騰B8儀表系統實訓臺采用全新邁騰B8汽車儀表系統實物為基礎，充分展示汽車儀表系統的組成結構和工作過程。適用于學校對汽車儀表系統理論和維修實訓的教學需要。
二、功能特點
1、真實可運行的汽車電子儀表系統，充分展示汽車電子儀表系統的組成結構。
操縱與儀表系統相連接的各種傳感器、開關，模擬儀表信號源的工作，可真實演示汽車儀表系統的工作過程。
2、實訓臺面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車電子儀表系統的工作原理。
3、實訓臺面板上安裝有檢測端子，可直接在面板上檢測汽車電子儀表系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、實訓臺面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5、實訓臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
1、外形尺寸：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門
8、移動腳輪：100*60mm
四、基本配置(每臺)：

序號	名       稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖;面板1200*900*4mm	套	1
2	點火開關	全新	個	1
3	組合儀表	全新	套	1
4	組合開關	全新	套	1
5	轉速模擬	全新	套	1
6	車速模擬	全新	套	1
7	燃油表傳感器及模擬裝置	全新	套	1
8	充電指示燈工作模擬	全新	套	1
9	機油壓力工作模擬	全新	套	1
10	轉向指示燈開關	全新	套	1
11	遠光指示燈開關	全新	套	1
12	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	臺	1
13	故障模擬與排除裝置		套	1
14	教師手冊	茂育	套	1
15	合格證與保修卡	茂育	套	1



---

友情提示：
1、設備驗收：各采購單位收貨時請檢查邁騰B8儀表系統實訓臺的貨品外觀，核實邁騰B8儀表系統實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供邁騰B8儀表系統實訓臺使用說明書和質保期，在質保范圍內提供對邁騰B8儀表系統實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的邁騰B8儀表系統實訓臺選型錯誤或設備購買數量錯誤，造成邁騰B8儀表系統實訓臺的退換貨要求，將不被接受；
4、設備貨期：對邁騰B8儀表系統實訓臺的發貨期為參考值，如您需要了解邁騰B8儀表系統實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對邁騰B8儀表系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關邁騰B8儀表系統實訓臺的技術咨詢；

---
