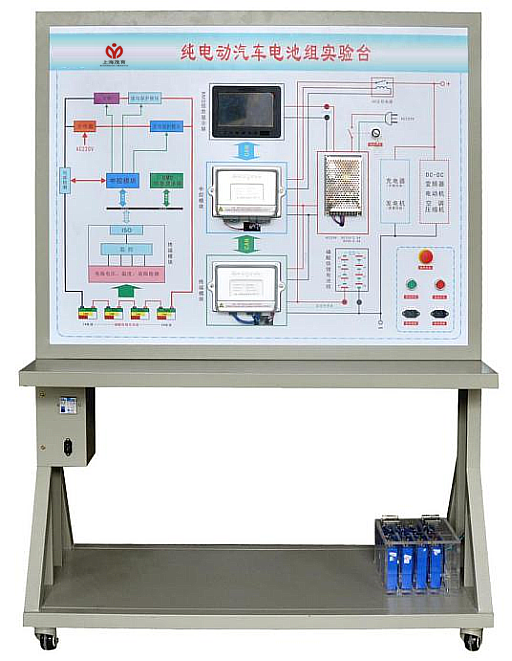

MYXNQ-12純電動汽車電池組實驗臺
純電動汽車電池組實驗臺-采用純電動汽車電池組管理控制系統實物為基礎，可動態監測每個單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。通過示教板的演示，可清楚了解純電動汽車電池組系統的結構與功能，便于學生較快地掌握純電動汽車電池組系統的構造和原理，提高學生對汽車純電動汽車電池組系統的初步認識，使學生了解汽車純電動汽車電池組系統起到更直觀更深入的教學目的，汽車純電動汽車電池組實訓臺滿足汽車新能源與節能實訓課程的教學需要。
二、功能特點：
1、該設備采用純電動汽車電池組管理控制系統實物為基礎，可動態監測每個單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。
2、實驗臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖，表面噴涂光油；學員可直觀對照純電動汽車電池組管理系統結構原理圖和實物，認識和分析純電動汽車電池組管理系統的工作原理。
3、實驗臺面板上安裝有電源總開關、BMS電池管理控制單元、7寸BMS信息顯示屏、急停開關、點動開關、12V開關電源、充放電插座、電源檢測端子等，可直接在面板上檢測電源控制單元電信號，如電阻、電壓、電流、頻率信號等。
4、實驗臺內部裝有離心式鼓風機與PTC輔助加熱器，用于模擬汽車運行時電池組的放
電負載。
5、實驗臺整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面采用噴涂
工藝處理，底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。
6、實驗臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，
無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、純電動汽車電池組實驗臺-技術參數：
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、 外形尺寸：980×660×1400mm(長×寬×高)
5、設備顏色：標準7032等
6、設備鋼管：40×40×3mm
7、設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
四、基本配置：
檢測控制面板、BMS電池管理控制單元、7寸BMS信息顯示屏、磷酸鐵鋰電池組、電源開關、12V開關電源、急停開關、充放電開關、充放電插座、充放電插頭、離心式鼓風機、PTC輔助加熱器、移動臺架等。
五、實訓項目：
1、了解電池管理單元的結構和工作原理；
2、掌握電池管理單元的檢測方法；
3、熟悉電池包體總成的充放電臺架結構；
4、熟悉電池包體總成的充放電臺架工作原理；
5、掌握電池包體總成的充放電臺架操作技巧；
6、掌握電池包體總成的維護注意事項；
7、掌握電池包體總成的測試方法；
8、掌握電池包體總成的測試安全事項；
9、掌握純電動汽車電池組故障排除方法。
友情提示：
1、設備驗收：各采購單位收貨時請檢查純電動汽車電池組實驗臺的貨品外觀，核實純電動汽車電池組實驗臺的數量及配件，拒收處于受損狀態的純電動汽車電池組實驗臺；
2、設備質保：茂育將為各采購單位提供純電動汽車電池組實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對純電動汽車電池組實驗臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>純電動汽車電池組實驗臺選型錯誤或設備購買數量錯誤，造成純電動汽車電池組實驗臺的退換貨要求，將不被接受；
4、設備貨期：對純電動汽車電池組實驗臺的發貨期為參考值，如您需要了解純電動汽車電池組實驗臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對純電動汽車電池組實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關純電動汽車電池組實驗臺的技術咨詢。
