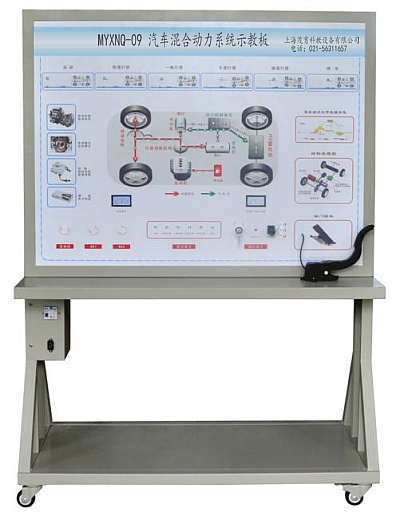

MYXNQ-09汽車混合動力系統示教板
汽車混合動力系統示教板-是配合大中院校、部隊、新能源汽車專業的技能培訓之用，該設備完整展示了汽車混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。通過示教板的演示，可清楚了解汽車混合動力系統的結構與功能，便于學生較快地掌握汽車混合動力系統的構造和原理，提高學生對汽車混合動力系統的初步認識，使學生了解汽車混合動力系統起到更直觀更深入的教學目的，汽車混合動力系統示教板滿足汽車新能源與節能實訓課程的教學需要。
一、功能特點:
1、該設備完整展示了汽車混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車混合動力系統結構原理圖和實物，認識和分析汽車混合動力系統的工作原理。
3、示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。
4、示教板整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術參數:
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(長×寬×高)
三、汽車混合動力系統示教板-實訓項目:
1、可模擬運行汽車混合動力系統，展示汽車混合動力系統的組成結構及原理。安裝三臺電機分別用來演示發動機、MG1電機、MG2電機的工作狀態；且用發光二極管進行系統流向的動態指示。
2、操縱點火開關與調節開關，可模擬演示汽車混合動力系統的各工況工作過程。
3、模擬混合動力系統啟動工作過程
4、模擬混合動力系統低速行駛工作過程
5、模擬混合動力系統一般行駛工作過程
6、模擬混合動力系統全速行駛工作過程
7、模擬混合動力系統減速行駛工作過程
8、模擬混合動力系統停車行駛工作過程
9、模擬混合動力系統制動回收工作過程
