通過實訓使學生進一步掌握地鐵列車的結構、各設備的作用和安裝位置,列車配線的結構和走向;

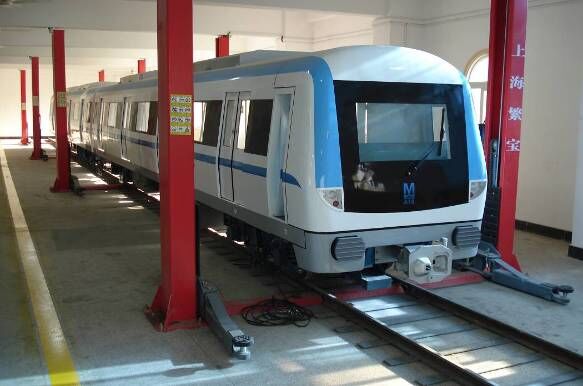

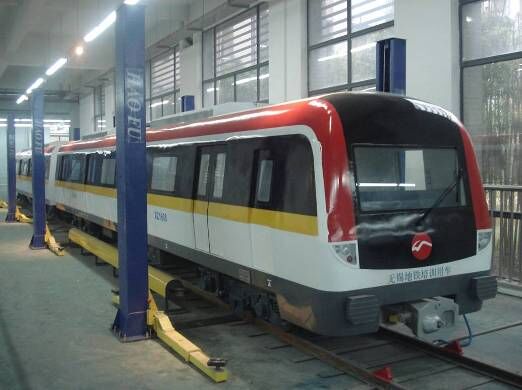

1.設備名稱:車輛結構運用檢修實訓系統
2.設備功能:要求設備能夠?yàn)閷W(xué)生了解車輛的構造、車輛設備的名稱、位置、功能等提供直觀教學。
3.設備尺寸:設備尺寸為實際尺寸的1:2(12米×1. 5米×1.9米)。
4.設備要求:
(1)外觀形狀、顏色,油漆光澤與實際車輛接近,設備顏色:與實物接近;
(2)B車封閉、A車一側客室部分側墻開放;
(3)A車能展示車內通風及空調系統的設備及風道(客室內頂板采用透明);
(4)轉向架必須具備足夠強度,以支承車體重量,整車能在軌道上拖動;
(5)車內設備應與實物外觀基本相同;
(6)車下設備柜可整體拆卸,并配設備柜裝載小車。各設備必須具備清晰的標簽;
(7)車底架線槽部分使用透明外殼,能看見線路走向,并能分清高、中、低壓線路;
(8)照明系統按實物配置,可以開啟和關閉;
(9)車門指示燈可亮,車門有解鎖/切除裝置;
(10)車門可通過司機室控制開關動作(車門為內藏門);
(11)配6臺架車機,兩車分解后可架車,架車最大高度為: 1m;
(12)A車前裝密接式全自動車鉤,B車2位端裝半自動車鉤,A車與B車之間裝半永久性牽引桿, 牽引桿需使用金屬材料以保證兩車正常牽引;
(13)B車2位端貫通道可拆卸;
(14)轉向架和車底設備與實物對應,要求有銘牌(按實際標注),設備箱蓋可開。
(15)車下部安裝第三軌受流器;
(16)配鋼軌及第三軌35米,按車間要求配備安全防護及送電報警系統。
5.設備安裝支架:
A車駕駛室外側設置登車梯,模型周圍設置活動護欄。
