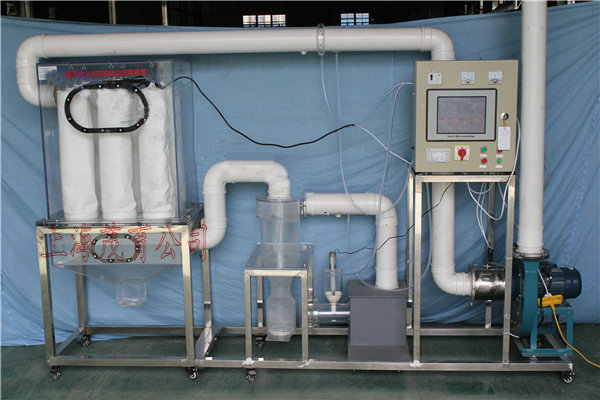

MYH-308B數據采集旋風除塵與袋式除塵組合實驗裝置

數據采集旋風除塵與袋式除塵組合實驗裝置-原理、用途及特點：
本系統為旋風除塵與袋式除塵器的組合凈化裝置，前級采用旋風除塵器減少高濃度含塵氣體的污染負荷，后級采用袋式除塵器進一步高效除塵。
旋風式除塵器系利用含塵氣體的流動速度，使氣流在除塵裝置內沿某一定方向作連續旋轉運動，粒子在隨氣流的旋轉中獲得離心力，導致粒子從氣流中分離出來。旋風除塵器具有結構簡單、造價低、設備維護修理方便的優點。
布袋除塵器是過濾式除塵器的一種，是使含塵氣流通過過濾材料將粉塵分離捕集的裝置。這種裝置主要采用纖維織物作濾料，常用在工業尾氣的除塵方面。它的除塵效率一般可達99%以上。雖然它是最古老的除塵方法之一，但由于它效率高、性能穩定可靠、操作簡單、因而獲得越來越廣泛的應用。其主要原理是：含塵氣流從進氣管進入，從下部進入圓筒形濾袋，在通過濾料的孔隙時，粉塵被捕集與濾料上，透過濾料的清潔氣體由排氣管排出。沉積在濾料上的粉塵，可在振動的作用下從濾料表面脫落，落入灰斗中。因?yàn)闉V料本身網孔較大，因而新鮮濾料的除塵效率較低，粉塵因截流、慣性碰撞、靜電和擴散等作用，逐漸在濾袋表面形成粉塵層，常稱為粉層初層。初層形成后，它成為袋式除塵器的主要過濾層，提高了除塵效率。濾布只不過起著形成粉層初層和支撐它的骨架作用，但隨著粉塵在濾袋上積聚，濾袋兩側的壓力差增大，會把有些已附在濾料上的細小粉塵擠壓過去，使除塵效率顯著下降。另外，若除塵器阻力過高，還會使除塵系統的處理氣量顯著下降，影響生產系統的排風效果。因此，除塵器阻力達到一定數值后，要及時清灰。本系統可作為教學演示和驗證裝置，同時通過適當改造后可進行除塵研究試驗。
二、數據采集旋風除塵與袋式除塵組合實驗裝置-主要技術參數及指標：
1、處理氣量 50-200m³/h、旋風除塵器切向入口風速15~20m/s、布袋除塵過濾速度約為1m/min 、
2、濾袋材質為：滌綸針刺氈覆膜濾袋、每條濾袋過濾面積0.35平方米、Φ160×700 mm、濾袋為內濾式。
3、壓降：1600-2500Pa
4、除塵凈化效率大于99.5%
5、可采用滑石粉或工業粉塵進行實驗
6、數據采集系統可測定管道氣流流速，流量、設備壓差和氣流含塵濃度等參數。
7、裝置總高1700mm 裝置總長2600mm  裝置總寬 600mm
8、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
9、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；
三、主要配置：
1、在線進、出粉塵濃度檢測系統（日本進口傳感器）2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：
6、旋風除塵器1套、透明有機玻璃材質、壁厚8mm、含卸除灰塵裝置；
7、袋式除塵器1套、透明有機玻璃材質、壁厚10mm、長800mm寬600mm高800mm、含卸除灰塵裝置；
8、濾袋6個：(過濾速度為1m/min。濾袋材質為：滌綸針刺氈覆膜濾袋、濾袋過濾面積、0.35平方米、Ø 160×700 mm、濾袋為內濾式)
9、振打電機1套；電源電壓：220V、功率：250W、含304不銹鋼機械振打裝置1套、
10、有機玻璃粉塵自動加料裝置1套：立式加料；
11、氣塵靜態混合器1套：采用箱式靜態混合器；
12、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
13、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min；
14、變頻器1套：控制風機轉矩調節風量大小；
15、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、
16、 Ø 110連接管路及控制球閥
17、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、教學資源組成:(虛擬實訓系統)。
3D軟件界面并有工具欄項目?jī)?nèi)容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查數據采集旋風除塵與袋式除塵組合實驗裝置的貨品外觀，核實數據采集旋風除塵與袋式除塵組合實驗裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供數據采集旋風除塵與袋式除塵組合實驗裝置產品指導書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臄?shù)據采集旋風除塵與袋式除塵組合實驗裝置選型錯誤或設備購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對數據采集旋風除塵與袋式除塵組合實驗裝置的發貨期為參考值，如您需要了解數據采集旋風除塵與袋式除塵組合實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數據采集旋風除塵與袋式除塵組合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數據采集旋風除塵與袋式除塵組合實驗裝置的技術咨詢；

---
