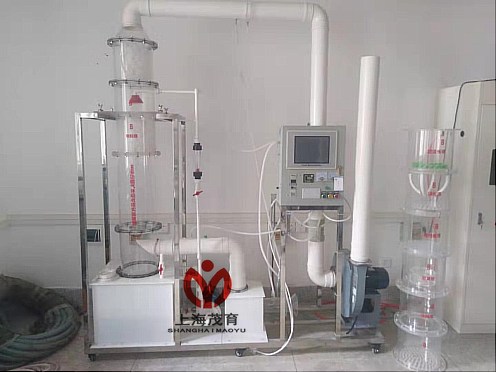

MYH-326B數據采集多功能氣體吸收塔實驗裝置

一、數據采集多功能氣體吸收塔實驗裝置-原理、用途及特點：
吸收塔是  一種廣泛采用的氣液傳質設備，廣泛應用于化工、石油化工及環境保護等行業中。其基本原理是利用氣體在液體中溶解度的不同，實現氣液間的物質傳遞。吸收塔的功能就是通過適當?shù)慕Y(jié)構形式，提供充分的氣液接觸面積，并形成不斷更新的液面。目前吸收塔的類型很多，吸收性能和流體力學特性各不相同，在不同場合有不同的應用。本設備可通過不同類型塔板的更換，實現一塔進行7種吸收塔類型試驗的功能。
吸收塔的種類很多，本裝置是專門為學校教學及科研而研制的實驗設備，用以了解、測試各類吸收塔的結構、特點、吸收效率及各種塔板的流體力學性能。
裝置組合了幾種目前國內最為典型的塔板結構，能進行：
1、填料塔氣體吸收性能及濕法除塵實驗；
2、噴淋塔氣體吸收性能及濕法除塵實驗；
3、篩板塔氣體吸收性能及濕法除塵實驗；
4、浮閥塔氣體吸收性能及濕法除塵實驗；
5、旋流板塔氣體吸收性能及濕法除塵實驗；
6、泡罩塔氣體吸收性能及濕法除塵實驗；
7、柵格板塔氣體吸收性能及濕法除塵實驗；
二、數據采集多功能氣體吸收塔實驗裝置-技術指標及參數：
1、工作環境： 5℃-40℃、
2、輸入電壓： 220V、功率2100W
3、氣體流量=100~200m3/h、
4、多功能吸收塔徑：Ø 250mm×高：1600mm、
5、動力裝置布置為負壓式、
6、塔身為有機玻璃、
7、SO2進氣濃度：0.1~0.5% 、
8、空塔氣速：0.5~1.2m/s 、
9、壓力損失：500Pa/m 、
10、液氣比：1~10L/m3 、
11、噴淋密度：6~8m3/(m2•h) 、
12、霧沫夾帶：小于7% 、
13、處理氣量約：200m3/h 、
14、吸收效率約：80%、
15、外形尺寸：長2200mm寬550mm高2200mm、
16、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
17、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；
三、主要配置：
1、填料塔、噴淋塔、篩板塔、浮閥塔、旋流板塔、泡罩塔、柵格板塔氣體吸收塔各1套：標準可替換塔板、透明有機玻璃材質、厚度8mm，含包括附件：聚炳烯填料、除霧器、
2、人工監測進出口2組、測壓環2組，透明測壓軟管1批；
3、SO2氣體與鋼瓶1套（10升）、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、
4、.貯液箱1只：白色PP板、厚度10mm，含加藥口1套；
5、耐酸耐堿水泵1臺、流量：1 m3/h、揚程：15（m）功率750W；含液體噴淋分配裝置1套；
6、流量測量與調節：液體流量計1只、（LZS-25、量程:160～1600L/ h）、
7、氣塵靜態混合器1套：采用箱式靜態混合器；
8、離心通風機1臺：(電壓：220V、功率1.1Kw、轉速2900r/min)、、
9、變頻器1套：控制風機轉矩調節風量大小；
10、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、
11、 Ø 110連接管路及控制球閥
12、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、教學資源組成:(虛擬實訓系統)。
3D軟件界面并有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查數據采集多功能氣體吸收塔實驗裝置的貨品外觀，核實設備的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供數據采集多功能氣體吸收塔實驗裝置產品指導書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臄?shù)據采集多功能氣體吸收塔實驗裝置選型錯誤或設備購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對數據采集多功能氣體吸收塔實驗裝置的發貨期為參考值，如您需要了解數據采集多功能氣體吸收塔實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數據采集多功能氣體吸收塔實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢；

---
