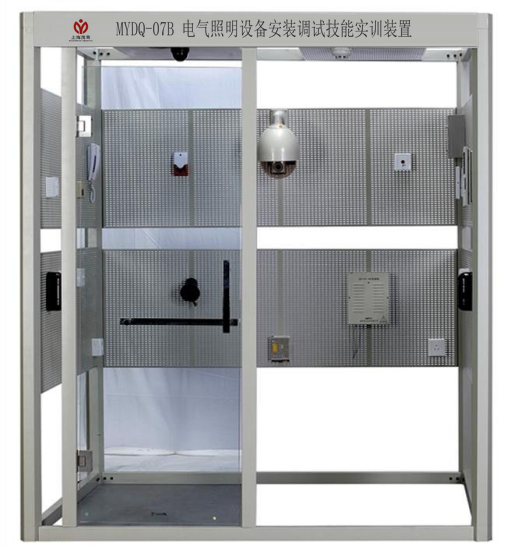

MYDQ-07B電氣照明設備安裝調試技能實訓裝置
電氣照明設備安裝調試技能實訓裝置-概述：
本裝置是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。
二、實訓裝置特點
該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1、配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2、電氣照明典型線路采用優質元器件
3、防雷接地裝置采用工業現場所用的避雷針和避雷器進行實訓
三、技術性能
1、輸入電壓：三相四線～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜1.5kVA
四、裝置配備
1、電源、電氣設備配備
(1)電源部分
三相四線380V電網經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電；設有指針式交流電壓表三只指示輸入的三相電源線電壓；交流電源輸出端設有過流保護及漏電保護功能。
(2) 配備一套室內小型配電箱，用于配電箱的室內安裝
(3) 配備室內布線用PVC線管、彎頭及線盒用于線管敷設施工、彎頭制作等
(4) 配備典型照明線路施工所用的燈座及開關等元器件
(5) 配備吊扇及配套調速器1套
(6) 配備避雷針1只
(7) 配備電源防雷器1臺
(8) 配備布線用硬質導線
2、儀器配備
便攜式數字萬用表
3、工具配備
配有電工常用工具2套 （含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸
及鋸片等），電烙鐵1把，卷尺1把。
五、實訓項目
1、配電箱安裝
2、線管敷設前的預制加工
3、線管的敷設
4、線管的穿線
5、燈具的安裝
6、典型照明電路的安裝及接線
7、吊扇的安裝及測試
8、防雷器的安裝
9、避雷針的安裝
友情提示：
1、設備驗收：各采購單位收貨時請檢查電氣照明設備安裝調試技能實訓裝置的貨品外觀，核實電氣照明設備安裝調試技能實訓裝置的數量及配件，拒收處于受損狀態的裝置；
2、設備質保：上海茂育將為各采購單位提供電氣照明設備安裝調試技能實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電氣照明設備安裝調試技能實訓裝置的免費維修，超出條件承諾時提供對裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>電氣照明設備安裝調試技能實訓裝置選型錯誤或電氣照明設備安裝調試技能實訓裝置購買數量錯誤，造成電氣照明設備安裝調試技能實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對電氣照明設備安裝調試技能實訓裝置的發貨期為參考值，如您需要了解電氣照明設備安裝調試技能實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對電氣照明設備安裝調試技能實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電氣照明設備安裝調試技能實訓裝置的技術咨詢。
