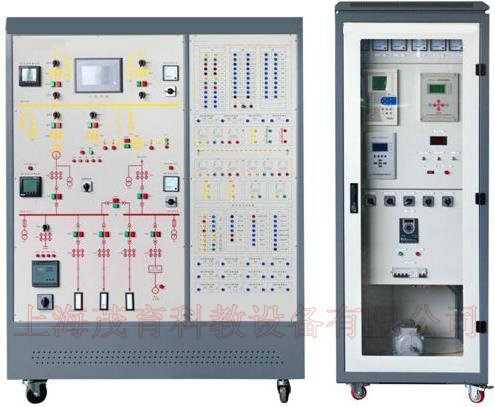

MY-DQ28風電場電氣系統實訓裝置



一、風電場電氣系統實訓裝置-概述:
風電場電氣系統實訓裝置是根據風電場典型電氣系統設計,由模擬一次系統和二次系統組成,一次系統包括一機一變、多機一變兩種常用風力發電主接線、風電場變電站、公用電網,并具有永磁風電實訓機組和雙饋異步風電實訓機組接口;二次系統包括斷路器控制回路、主變保護裝置、線路保護裝置、電能表、電參數及電能質量分析儀、RTU模塊、SCADA軟件。本裝置可以實現風電廠電氣系統正常運行操作、事故倒閘操作、變壓器主保護、后備保護、線路保護、風電電能計量、風電電能質量監測、風電場計算機監控(SCADA)等方面的實訓項目。
本裝置也可以作為職業院校風電專業實訓教學平臺,亦可作為風電場技術人員的專業技能培訓平臺。
二、技術參數:
1. 電源:三相五線AC380V±10% ,50Hz。
2. 裝置功率:≤6kVA。
3. 一次系統屏:一次系統包括一機一變、多機一變兩種常用風力發電主接線、風電場變電站、公用電網,并具有永磁風電實訓機組和雙饋異步風電實訓機組接口,一次系統圖必須采用國標色標標識電壓等級,線路阻抗采用電抗器來模擬,負荷種類包括普通負荷,照明負荷和動力負荷等。
4. 保護控制屏:電力柜、裝設微機保護裝置、變頻器、測量儀表、故障設置模塊等。
5. 微機保護裝置包括智能電網保護裝置、微機變壓器差動及后備保護裝置;微機保護裝置詳細功能如下:
A、智能電網保護裝置
智電網保護裝置可以實現微機微機線路保護、微機變壓器后備保護、微機電容器保護、微機電動機保護、PT保護、備自投功能,具體功能如下:
(1)保護功能:四段相間過電流保護(電壓、方向閉鎖)、兩段零序過電流保護(電壓、方向閉鎖)、堵轉保護、過熱告警、不平衡電壓/電流保護、非電量保護、低電壓保護、啟動時間過長保護、過熱跳閘保護、失壓重啟動、進線備投/母聯備投、PT斷線告警、三相一次重合閘(檢同期/檢無壓)、低周減載(無壓/無流/滑差閉鎖)、后加速、控制回路斷線告警;
(2)故障錄波功能,8組錄波數據;
(3)通信功能:ModBus_RTU/IEC60870-103/ModBus_TCP
(4)100條SOE事件記錄
(5)測量精度:U/I 0.2級,P/Q0.5級,電能1級,F(xiàn)0.01Hz
B、微機變壓器保護裝置
微機變壓器主保護裝置采用適應110kV及以下系統雙線圈或三線圈變壓器的差動及本體保護的工業產品。主要具有以下功能:
(1)保護功能:差動速斷保護;二次諧波制動的比率差動保護;CT斷線檢測和閉鎖功能;過負荷發信;本體保護;數據采集及控制功能;變壓器三側電流的采集;保護投入/退出 ;遙信量
(2)故障錄波:動態記憶最新10次保護故障波形,每個事件記錄故障前6個周波,故障后4個周波。
(3)通信功能:RS485 、CAN網絡通訊接口
6. RTU裝置:采集一次系統所有隔離開關、斷路器信號、斷路器分、合閘控制,與SCADA軟件進行數據交換。
(1)測量儀表:三相智能電量監測儀(2臺)、電秒表、模擬表頭,數字交直流儀表(4只)。三相智能電量監測儀功能:三相電流、三相電壓、三相有功功率、三相無功功率、三相視在功率、功率因數、頻率、電能等電參數監測
7. 通信接口:RS-485,TCP/IP以太網。
8. SCADA軟件,軟件配置無限時加密狗,監控軟件與RTU裝置、智能電量監測儀、微機保護裝置、通信網絡構成供配電SCADA系統,實現供配電系統遙信、遙控、遙測功能。
9. 微機保護圖形化可編程軟件,操作界面截圖等資料如下。
PLPShell微機保護圖形化可編程軟件,采用圖形化編程界面,可以組合輸入信號,設定保護邏輯,控制輸出繼電器、指示燈或報警功能?蓪崟r監控數據、顯示相角矢量圖、顯示狀態、顯示SOE事件和故障錄波圖,方便用戶在使用裝置的設定、調試和修改工作。
三、實訓項目:
1、風電場電氣接線圖的認知
2、風電場變配電室值班技能培訓
(1)互感器的接線方法
(2)變電站倒閘操作
(3)供配電系統多功能智能儀表的使用與參數設置
3、風電場微機繼電保護
(1)模擬系統正常、最大、最小運行方式
(2)模擬系統短路
(3)電秒表的正確操作
(4)微機線路保護裝置參數整定操作
(5)無時限電流速斷保護
(6)帶時限電流速斷保護
(7)定時限過電流保護
(8)反時限過電流保護
(9)電流電壓連鎖保護
4、風電場微機變壓器差動保護
(1)系統正常運行及不平衡電流測量
(2)模擬微機變壓器差動速斷保護
(3)微機變壓器的二次諧波制動
(4)變壓器比率差動保護
(5)變壓器輕/重瓦斯保護
5、微機變壓器后備保護
(1)變壓器相間過電流保護
(2)變壓器零序保護
6、微機電容器保護實訓
7、微機PT保護實訓
8、供電系統自動無功補償實訓
(1)手動無功補償實訓
(2)自動無功補償實訓
9、微機備用電源自動投入實訓
(1)進線備投(明備用)實訓
(2)母聯備投(暗備用)實訓
10、微機保護圖形化組態實驗
(1)圖形化可編程軟件認知
(2)微機線路保護圖形化組態實驗
(3)微機電動機保護圖形化組態實驗
(4)微機電容器保護圖形化組態編程實驗
(5)微機PT保護圖形化組態編程實驗
(6)微機備自投圖形化組態編程實驗
