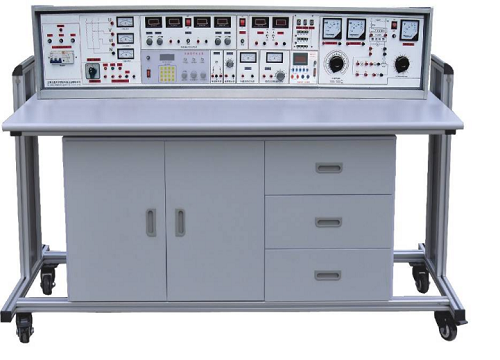

電工模電數電綜合實驗室成套設備,電工模電數電綜合實驗臺



電工模電數電綜合實驗室成套設備-根據中高職模電數電技術教學大綱要求而研制。學習并掌握其中所涉及到模電數電技術實驗的操作,加強學生對模電數電相關理論知識的理解,為教師及學生的實驗和科研提供支持平臺。該設備臺適用于高等院校及中專、技校、職業學校,可完成電工學、電工原理、電路分析、模擬電子技術、教字電路,電氣控制設備等課程實驗。
一、設備
構成與配備(以二十四座為例):
1、實驗操作桌12張,一桌二座,操作桌桌面中央設置通用電路插板(尺寸:35×90cm),根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀,內裝元件一目了然,盒蓋印有永不褪色元件符號,線條清晰美觀,盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板,保護通用電路插板桌面(如需要在桌上放置電動機、焊接等)。實驗操作桌下部有二只元件儲存柜,放置實驗元器件及儲存板。
2、實驗臺,共12臺,每張學生實驗操作桌上配置l臺。
3、示教控制臺:由示教實驗操作桌、實驗臺、演示控制屏組成,能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上,尺寸為160×70cm,用于講解、演示。
4、器材配備:39只指針式1.5級直流電流表,13只MF47萬用表,13只數字萬用表,13臺三相180W電機,26只時間繼電器,26只熱繼電器,65只交流接觸器、25套電路鐵和烙鐵架,13套剝線鉗、尖嘴鉗、螺絲刀等工具,13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、邏輯電平開關、電平指示等元件單元盒(元件已裝在單元盒內),91只集成座,39只電流測試插座,25張塑料凳。
二、
實驗項目:

電工實驗:
1、電工測量?jī)x表的使用
2、常用元件的識別與檢測
3、線性元件與非線性元件的伏安特性
4、電源的外特性
5、電位值、電壓值的測定
6、電流表和電壓表的擴程
7、基爾霍夫定律的驗證
8、驗證楞次定律
9、迭加原理與互易定理的驗證
10、戴維南定理與諾頓定理的驗證
11、電壓源與電流源的等效變換
12、受控源特性的研究
13、一階電路實驗
14、二階電路的過渡過程
15、研究LC元件在直流和交流電路中的特性
16、負載獲得最大功率的條件
17、交流電路參數的測量
18、正弦交流電略中RLC元件的特性
19、RL及RC串聯電路實驗
20、RLC串聯諧振電路
21、日光燈電路的連接及功率因數改善
22、三相負載的星三角接法
23、三相電路及功率的測量
24、R-C選頻網絡研究
25、二端口網絡研究
26、單相變壓器實驗
27、互感電路實驗
28、三相異步電動機的使用與起動
29、三相電動機繼電接觸控制的基本電路
30、三相電動機Y-△起動控制實驗
31、三相電動機的順序控制實驗
32、三相電動機能耗制動控制實驗
模擬部分:
1.二極管的正、反相特性
2.晶體三極管的輸入、輸出特性
3.晶體管共射極單管放大器
4.兩級阻容耦合放大電路
5.負反饋對放大器性能的影響
6.場效應管放大器
7.差動放大電路
8.運算放大器指標測試
9.集成運算放大器的基本應用(多種模擬運算電路)
10.集成運算放大器非線性應用(多種波形發生器)
11.變壓器耦合推挽功率放大器
12.0TL功率放大器
13.集成功率放大器
14.單相橋式整流電路
15.串聯型晶體管直流穩壓電源(設計性實驗)
16.集成直流穩壓電源
17.單結晶體管特性
18.單結晶體管觸發電路
19.晶閘管簡單測試
20.晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
1.電壓負反饋偏置電路
2.分壓式電流負反饋偏置電路
3.用二極管穩定工作點
4.共基極放大電路
5.共集電極放大電路
6.共源極基本放大電路
7.場效應管共漏極電路
8.場效應管共柵極電路
9.單管阻容放大電路
10.變壓器耦合放大電路
11.甲類功率放大電路
12.串聯電流負反饋電路
13.串聯電壓負反饋電路
14.并聯電壓負反饋電路
15.并聯電流負反饋電路
16.共基共射極放大電路
17.自舉射極輸出電路
18.NPN一PNP直接耦合放大電路
19.用負反饋消除自激振蕩
20.晶體管開關作用
21.變壓器反饋式振蕩電路
22.電容三點式振蕩電路
23.電感三點式振蕩電路
24.差動放大電路的基本形式
25.長尾式差動放大電路
26.雙電源長尾式差動放大電路
27.運放用作交流比例放大
28.反相輸入保護措施
29.同相輸入保護措施
30.電源極性錯接的保護
31.RC高通電路
32.利用三極管來保護器件
33.差動輸入運算電路
34.快速積分電路
35.模擬一階微分方程電路
36.模擬二階微分方程電路
37.基本對數運算電路
38.實用微分電路
39.反對數放大基本電路
40.簡單的過零比較電路
41.利用二級管作為上限檢測幅度選擇電路
42.下限幅度選擇電路
43.RC無源網絡的低通濾波電路
44.同相輸入一階低通濾波電路
45.反相輸入一階低通濾波電路
46.簡單的二階RC濾波電路
47.典型二階RC有源低通濾波電路
48.典型二階高通有源濾波電路
49.基本帶通濾波電路
50.典型帶通濾波電路
51.矩型波振蕩電路
52.寬度可調的矩形波發生器
53.幅頻可調的鋸齒波發生器
54.單相半波整流電路
55.單相全波整流電路
56.電容濾波電路
57.電容濾波帶電阻負載
58.RC濾波電路
59.基本LC濾波電路
60.二倍壓整流電路
61.三倍壓整流電路
62.基本穩壓電路
63.基本調整管穩壓電路6
64.具有放大環節的穩壓電路
65.單相半波可控硅整流
66.電子調壓電路
67.電子催眠器一一趣味性實驗一
68.電子門鈴電路一一趣味性實驗二
69.電子報警電路一一趣味性實驗三
數字部分
1.TTL集成邏輯門的參數測試
2.CM0S邏輯門的參數測試
3.TTL集成電極開路門與三態輸出門的應用
4.與、非、或、與非門電路實驗
5.半加器電路實驗
6.全加器電路實驗
7.RS觸發器實驗
8.D觸發器實驗
9.JK觸發器實驗
10.T觸發器實驗
11.JK型觸發器轉換成D觸發器
12.D型觸發器轉換成JK觸發器
13.計數器實驗
14.MSI移位寄存器及其應用
15.譯碼器及其變換方式
16.MSI數據選擇器及邏輯設計
17.微分型單穩態電路
18.環形多諧振蕩器
19.利用門電路構成編碼器分配器、選擇器
20.組合電路的設計之一一一編碼轉換
21.組合電路的設計之二一一顯示電路
22.同步時序電路的設計
23.計算機時序電路的設計
24.集成定時器測試及應用
25.CM0S集成A/D、D/A轉換電路實驗
26.二極管非門、或非門電路
27.三極管非門、與非門、或非門電路
28.異步十進制減法計數器
29.異步十進制加法計數器
30.綜合能力培訓實驗一一電子秒表
