智能樓宇基本系統
樓宇智能化系統一般包括以下系統：綜合布線系統、計算機網絡系統、電話系統、有線電視及衛星電視系統、安防監控系統、一卡通系統、廣播告示系統、樓宇自控系統、酒店管理系統、物業管理系統、智能樓宇管理系統（集控平臺）及數據中心機房建設等。
1、綜合布線系統
結構化綜合布線系統是整幢大樓的"神經系統"，是網絡、通訊等系統的基礎。大樓結構化布線采用光纖作為主干（電話主干使用大對數線纜）、超五類或六類雙絞線到房間，提供網絡接入。
2、網絡系統
在綜合布線基礎上構建網絡系統，提供系統桌面100/1000Mbps接入，在公開區域部署無線網絡，可以提供整個樓宇內無死角的網絡覆蓋。在網絡系統上可以部署多種網絡應用，如辦公系統、各種管理系統、視頻點播服務（IPTV）、IP電話等(如Anychat音視頻)。在網絡中心建設互聯網出口，配合安全設備和計費系統，可為樓宇內各種用戶提供互聯網接入服務。
3、電話系統
利用綜合布線的基礎設施，配置大容量程控交換機，可以為樓宇內用戶提供電話、傳真等通訊服務。樓宇內移動信號覆蓋一般由移動公司在樓道內安裝信號放大器來實現。
4、電視系統
整個大樓接入有線電視網絡，并建設自己的衛星電視接收系統，可以為樓宇內用戶（酒店、公寓等）提供電視服務，如需收費，可配套建設衛星電視計費系統。
5、安防監控系統
安防監控系統包括視頻監控系統、入侵檢測系統和巡更系統。視頻監控系統在重要部位（樓宇出入口、電梯、樓道等）安裝攝像機，實時監控并錄像，建設安防監控中心，派專人進行監控和管理。入侵偵測系統是在重要部位部署入侵探測器，防止非法入侵。巡更系統是安保人員定期按照計劃線路進行巡更，記錄巡更情況和結果。
6、一卡通系統
一卡通系統包括門禁、考勤、消費、身份管理等多重功能，可根據需求進行部署。一卡通系統還可以和酒店管理系統、停車場管理系統、電子巡更系統等相結合，實現業務的拓展。
7、停車場管理
停車場管理系統用于車輛進出停車場及停車收費管理，可與一卡通系統相結合。
8、廣播告示系統
廣播系統可用于播放背景音樂、通知和應急廣播。告示系統用于視頻信息發布，在門廳、大堂、電梯間等地配置告示屏，播放宣傳材料、廣告和公告信息等。
9、樓宇自控系統
本系統對建筑物大多數機電設備進行全面、有效的監控和管理,如對空調系統、冷凍機組、變配電高低壓回路、給排水回路、各種水泵、照明回路等等的狀態監測和啟�？刂�,對變配電高低壓回路、電梯系統的狀態監測和故障報警。
10、酒店管理系統
酒店管理系統一般包含預定接待、帳務處理、客房中心、報表中心等功能模塊。酒店管理系統優秀的酒店管理軟件能顯著地提高酒店的服務水平和工作效率，規范酒店的業務流程，幫助酒店管理者及時、全面地了解經營信息，做出更加準確的決策，從而有效地提高酒店的經營效益。
11、物業管理系統
實現對公寓住宅、商場部分進行房產管理、客戶管理、綜合服務、安全管理、服務管理、租賃管理、車輛管理、入住管理、資產管理等一系列操作，大大的提高了物業的工作效率，現能體現出現代化公寓小區的智能化管理水平和先進的管理思想。
12、智能樓宇管理系統（集控平臺）
智能化集成管理系統可將樓宇各個智能化系統進行集成，實現資源的優化配置和信息共享，實現對整個智能化系統的全局管理，最大限度地實現各個子系統之間的聯動控制功能。
13、中心機房
中心機房是指存放各系統核心設備（核心網絡設備、安全設備、服務器和存儲等）的專用安裝場所。其對溫度、濕度、空間等有較高的使用要求。

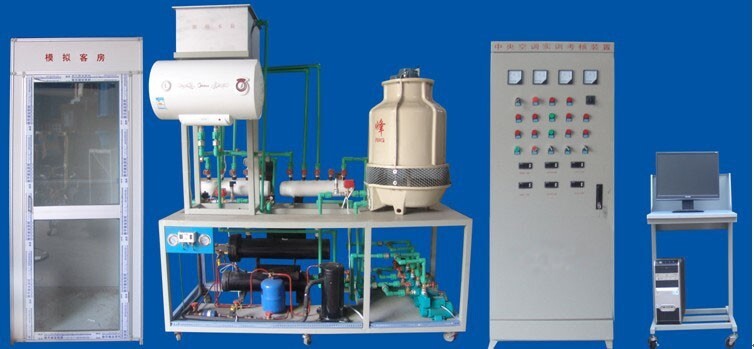

MY--88 現代建筑暖通綜合實訓系統
MY--88現代建筑暖通綜合實訓系統概 述:
“
現代建筑暖通綜合實訓系統”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業及本科院校的教學和實訓要求研發的產品。本裝置將中央空調微型化，同時保持整個中央空調系統的完整性和合理性。本實訓臺能單獨演示中央空調夏天制冷、冬天制熱循環。
該裝置適合高等職業院校、中等職業學校及本科院校的機電技術應用、電氣運行與控制、電氣技術應用、制冷空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
一、 裝置特點
1. 控制器采用可編程控制器，擁有成熟的專業技術和廣闊的市場背影，產品緊貼實際應用和先進技術，實用性強
2. 控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制
3. 控制系統能體現真實的供水系統，有自動和手動控制兩種方式，當自動控制失效時，系統由手動控制方式運行
4. 控制對象采用不銹鋼、鋁型材等組成，保證不生銹、不易老化；模擬現實生活中的大廳和房間，動力系統由專用水泵構成，其中2臺冷卻水水泵、1臺換熱水泵、2臺冷凍水水泵，能夠?qū)崿F(xiàn)給模擬大廳和模擬房間制冷和供暖的水系統循環。
二、
MY--88現代建筑暖通綜合實訓系統 技術參數:
1. 輸入電源：三相五線～380V±10% 50Hz
2. 制冷劑/用量：R22 2kg
3. 風機盤管：350m3/h
4. 外形尺寸：00cm×200cm×210cm
5. 冷卻循環水泵：38L/min 揚程10米
6. 冷凍循環水泵：38L/min 揚程10米
7. 供熱循環水泵：38L/min 揚程10米
8. 模擬鍋爐：功率：1500W 容量：60L
9. 系統保護：具有高低壓力、過熱保護裝置
10. 安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
三、 系統組成:
實訓裝置由電氣控制柜、實訓對象、模擬房間、模擬大廳、測量儀表等組成：
1. 電氣控制柜:
采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、
交流接觸器及熱保護器等控制元件。共分為三層鐵質面板，最上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕
及溫度指示。第二層為PLC控制器及系統流程圖，PLC控制器采用西門子224主機、EM231模擬量擴展模塊、EM223數字量擴展模塊、對應執行部件
工作狀態指示燈等組成。最下面層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控制回路以交流
220V電壓為主。
2. 實訓對象:
實訓對象采用不銹鋼鋼架制成，系統由制冷機組、冷卻水系統、媒水水系統、供暖系統等組成。
1) 制冷機組：包括1臺3匹旋轉式壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察制冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，并套有保溫材料。
2) 冷卻水系統：包括1臺3T玻璃鋼冷卻塔、2臺冷卻水泵（1臺常用、1臺備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。
3) 媒水水系統：包括2臺媒水水泵（1臺常用、1臺備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。
4) 供暖系統：包括1臺電加熱水器、1臺換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。
3. 模擬房間:
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬房間外型尺寸為100cm×100cm×215cm，房間內部安裝有數顯溫度控制控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。
4. 模擬大廳:
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬大廳外型尺寸為100cm×200cm×215cm，房間內部安裝有數顯溫度控制控器、新風處理系統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。
5. 測量儀表:
1)電氣控制柜監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。
2)制冷系統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：
高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。
3)媒水水系統監測儀表參數：徑向壓力表量程0～0.16 Mpa
四、
MY--88現代建筑暖通綜合實訓系統實訓項目:
1. 中央空調的硬件設備的孰悉
2. 中央空調的啟動、運行、調試技術的實訓
3. 中央空調運行工作情況、運行參數檢測分析
4. 中央空調控制原理的認識
5. PLC可編程控制器編程
6. 數據采集技術的應用
7. 組態技術應用
8. 網絡技術的應用（遠程控制）
9. 傳感器及變送器安裝和使用
