過程控制的作用、內容及控制方法

作用:
        它的作用在于對生產過程的質量控制進行系統安排，對直接或間接影響過程質量的因素進行重點控制并制定實施控制計劃，確保過程質量。
主要內容:
        ①物資控制、可追溯性和標識。生產過程所需材料和零件的類型、數目及要求要作出相應規定，確保過程物資的質量，保持過程中產品的適用性，適型性；對過程中的物資進行標識，以確保物資標識和驗證狀態的可追溯性。
        ②設備的控制和維護。對影響產品質量特性的設備工具、計量器具等作出相應規定，在使用前均應驗證其精確度，在兩次使用間合理存放和防護，并定期驗證和再校準;制定預防性設備維修計劃，保證設備的精度和生產能力，以確保持續的過程能力。
        ③生產關鍵過程控制管理。對不易測量的產品特性，對有關設備保養和操作所需特殊技能以及特殊過程進行重點控制；及時改善和糾正過程中的不足，在生產過程中，以適當?shù)念l次監測、控制和驗證過程參數，以把握所有設備及操作人員等是否能滿足產品質量的需要。
        ④文件控制。保證過程策劃的要求得以實現，并保證在過程中使用的與過程有關的文件都是有效版本。
        ⑤過程更改控制。確保過程更改的正確性及其實施，明確規定更改職責和權限，更改后對產品進行評價，驗證更改的預期效果。
        ⑥驗證狀態的控制。采用適當?shù)姆椒▽?duì)過程的驗證狀態進行標識，通過標識區別未經驗證、合格或不合格的產品，并通過標識識別驗證的責任。
        ⑦不合格產品的控制。制定和執行不合格品控制程序，及時發現不合格品，對不合格品加以明確的標識并隔離存放，決定對不合格品的處理方法并加以監督，防止顧客收到不合格品及不合格品的非預期使用，避免進一步加工不合格品而發生不必要的費用。
控制方法：
        ①編制和執行專門的質量控制程序；
        ②強化檢驗和監督；
        ③詳細填寫質量記錄，明確責任，保證可追溯性；
        ④對不合格品的處理嚴加控制；
        ⑤加強 設備的維護保養；
        ⑥采用統計控制方法進行生產過程控制，如控制圖、統計抽樣程序和方案等。

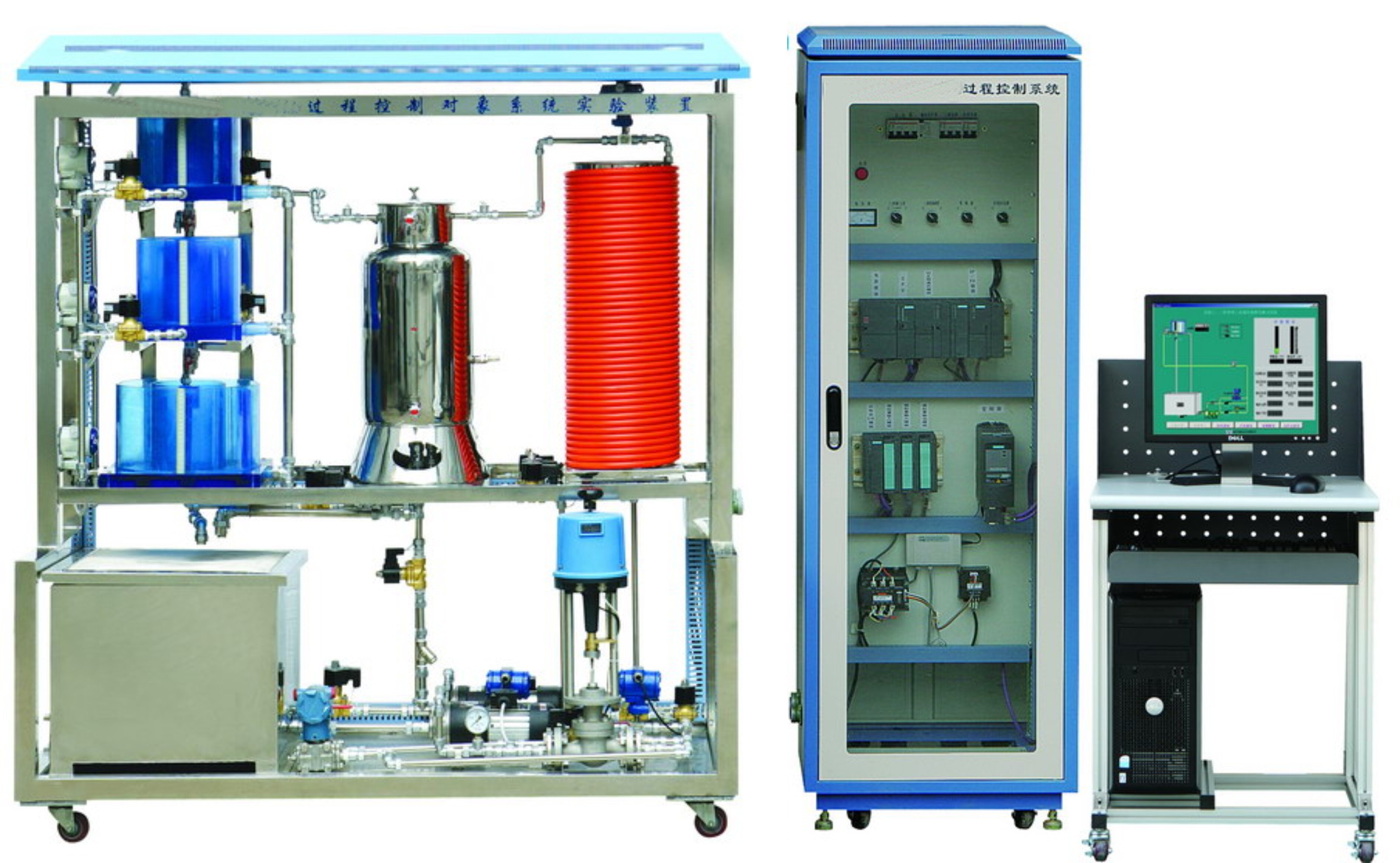

MYG-67A 高級現場總線過程控制系統實驗裝置




一、系統概述
“高級現場總線過程控制系統實驗裝置”是從高校自動化相關專業教學實驗的需求出發，采用代表自動化行業技術潮流的現場總線技術，開發出來的進行通訊和遠程控制的網絡化和數字化實驗裝置。
“高級現場總線過程控制系統實驗裝置”是由現場總線控制系統和對象系統組成。該對象系統在管道中采用電磁閥替代手閥控制各管道的連接，可實現上位機根據采集參數進行自動控制或者上位機中進行鼠標點擊人為控制，為實現DCS的多種控制策略，系統中上水箱壓力變送器（上水箱液位）采用總線采集參數“變送器采用帶SIEMENS PROFIBUS-PA通訊接口的壓力變送器（帶SIEMENS PROFIBUS-PA通訊協議的壓力傳感器通過總線供電，不需要另外接工作電源）”。
1、現場總線控制系統硬件
除電氣部分給各種工作部件提供電源外，還有下列主要部件：
1）SIEMENS 315-2DP CPU一個（含MMC卡）
2）SIEMENS電源模塊一個
3）PA Coupler 耦合器一個
4）8路模擬量輸入模塊SM331模塊兩個
5）4路模擬量輸出模塊SM332模塊一個
6）變頻器一個
7）DP通訊線和DP接頭若干
8）MPI-USB通訊線一條
9）現場總線控制系統軟件
采用SIEMENS WINCC軟件監控、SIEMENS STEP7編程
二、系統特點
能完整的體現現場過程變量數字化采集,實現從過程變量的現場采集到上位監控的全數字化傳輸,可完成DCS分布控制系統架構。
三、系統結構
現場總線控制系統結構圖如下：

四、控制對象
系統組成
1、過程控制實驗對象系統
實驗對象系統包含有：不銹鋼儲水箱；上、中、下三個串接有機玻璃圓筒型水箱；三相4.5kW電加熱鍋爐（由不銹鋼鍋爐內膽加溫筒和封閉式外循環不銹鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。
系統動力系統有兩套：一套由SIEMENS變頻器、三相（380V交流）不銹鋼磁力驅動泵、電動調節閥、交流電磁閥、渦輪流量計等組成；另一套由220V循環泵、渦輪流量計等組成。
整套對象系統完全由不銹鋼材料制造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。
2、對象系統中的各類檢測變送及執行裝置
1）擴散硅壓力變送器三只：分別檢測上水箱、中水箱、下水箱液位；
2）渦輪流量計三只：分別檢測兩條動力支路及盤管出水口的流量；
3）Pt100熱電阻溫度傳感器六只：分別用來檢測鍋爐內膽、鍋爐夾套、盤管（三只）及上水箱出水口水溫；
4）控制模塊：包含電磁閥21只、電動調節閥一個、可控硅溫度控制模塊一只；
5）三相380V不銹鋼磁力驅動泵、220V循環泵。
二）、系統主要特點
1、被調參數囊括了流量、壓力、液位、溫度四大熱工參數；
2、執行器中既有電動調節閥儀表類執行機構，又有變頻器等電力拖動類執行器；
3、系統除了能改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥制造各種擾動；
4、一個被調參數可用不同的動力源、不同的執行器和不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣；
5、能進行多變量控制系統及特定的過程控制系統實驗。

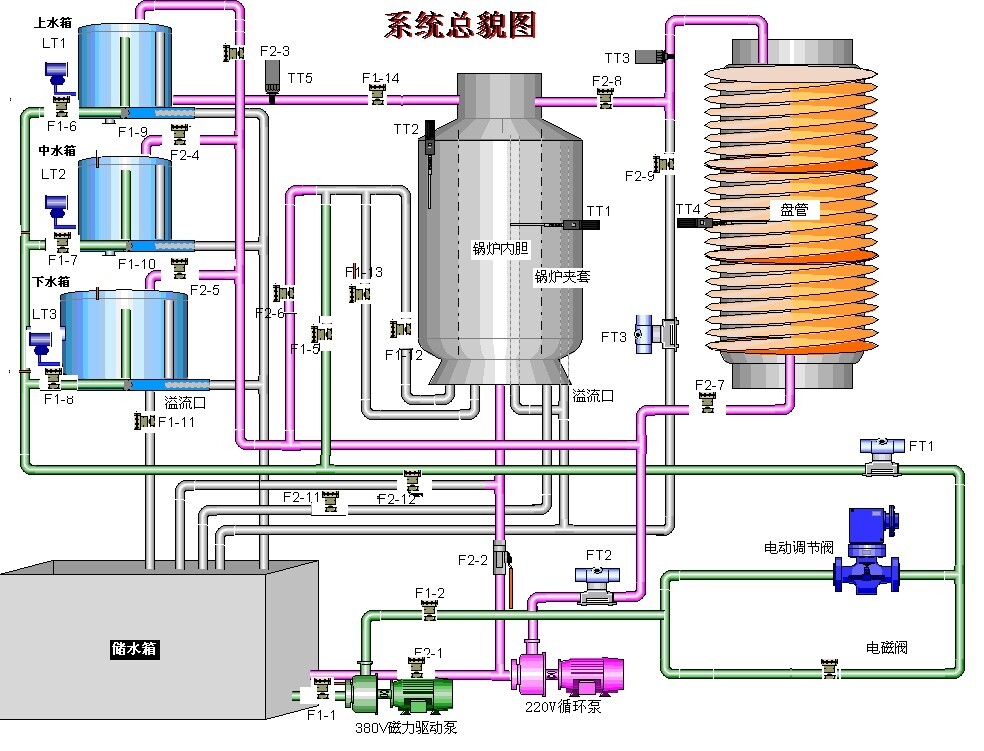

三）、MYG-67A高級過程控制系統實驗裝置”對象系統總貌圖

五、主要配置清單

序號	設備名稱	數量	單位
1	不銹鋼框架	1	套
2	有機玻璃水桶	3	只
3	不銹鋼下水箱	1	只
4	不銹鋼復合加熱桶	1	只
5	380V磁力驅動泵	1	只
6	220V循環泵	1	只
7	SIEMENS 315-2DP CPU	1	只
8	SIEMENS 電源模塊	1	只
9	MMC卡	1	只
10	PA Coupler 耦合器	1	只
11	8路模擬量輸入模	2	只
12	4路模擬量輸出模	1	只
13	SIEMES變頻器MM420	1	只
14	DP通訊線和DP接頭	若干	只
15	擴散硅壓力變送器（帶SIEMENS PROFIBUS-PA總線協議）	1	只
16	擴散硅壓力變送器	2	只
17	渦輪流量計	3	只
18	PT100熱電阻傳感器	6	只
19	電磁閥	21	只
20	空氣開關	1	只
21	旋鈕	4	只
22	中間繼電器	若干	只
23	DC24V開關電源	1	只
24	電動調節閥	1	只
25	可控硅調壓器	1	只
26	控制柜	1	臺

六、實驗內容
      1、現場總線控制系統（DCS）的組成與認識實驗
      2、下位機軟件中的硬件組態和程序編寫
      3、上位機軟件中的通信建立和界面組態
      4、一階單容上水箱對象特性測試實驗
      5、二階雙容水箱對象特性測試實驗
      6、上水箱液位PID整定實驗
      7、串接雙容下水箱液位PID整定實驗
      8、三容液位定值控制實驗
      9、鍋爐內膽水溫PID控制實驗
     10、鍋爐夾套水溫PID控制實驗
     11、單閉環流量PID控制實驗
     12、鍋爐內膽水溫位式控制實驗
     13、水箱液位串級控制實驗
     14、三閉環液位控制實驗
     15、鍋爐夾套與內膽水溫串級控制實驗
     16、鍋爐內膽水溫與水流量串級控制實驗
     17、上水箱液位與進水流量串級控制實驗
     18、單閉環流量比值控制實驗
     19、下水箱液位前饋-反饋控制實驗
     20、鍋爐內膽水溫前饋-反饋控制實驗
     21、溫度純滯后控制實驗
     22、流量純滯后控制實驗
     23、鍋爐夾套與內膽水溫解耦控制實驗
     24、上水箱液位與出口水溫解耦控制實驗
