PLC可編程實訓臺、PLC可編程實訓裝置、PLC可編程實訓設備等實訓設備所需的STC-1系列I/O模塊,是一款支持MODBUSRTU協議的I/O集成型數據采集模塊,支持雙通道同時通信,可構建雙MODBUS總線,實現冗余通信功能。適用于分布式控制系統,可與大多數PLC擴展使用,也可直接將數據上傳至上位機。目前已大批量應用在各種管線、石化、冶金、能源、市政、樓控、交通、環保等行業。

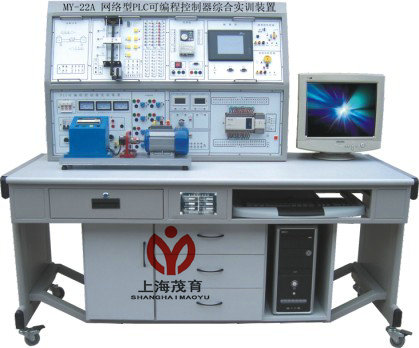

本裝置是根據《中華人民共和國教育行業標準——電工電子類實訓基地儀器設備配備標準》,教育部“振興21世紀職業教育課程改革和教材建設規劃”要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。MY-22A 網絡型PLC可編程控制器綜合實訓裝置(PLC+變頻+電氣控制+觸摸屏)也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。
1、采用積木組合式結構,含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等,配套組態監控軟件、仿真實訓軟件,實現仿真化、信息化、網絡實訓教學,體現實訓教學的網絡性和系統性。
2、項目實訓模塊:利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象,實物模型中的邏輯、模擬、過程、運動等的控制實訓,完成學生認知、設計、安裝、調試、檢修等多種技能實訓。
3、基于現場總線的組態監控實訓教學:通過現場總線網絡,將實訓裝置(從站)PLC和主站PLC進行1:N通信。從站的PLC運行控制對象的程序,利用工控網絡集中監控的功能,主站PLC可以對任意臺從站PLC進行實時監控,符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制,并進行組態實時監控(1:1通信)。
4、仿真實訓教學:通過FLASH虛擬環境實時顯示PLC運行狀態,也可以實現PLC接線、錯誤檢查、編程訓練、程序編寫測試等功能。
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<400m
3、裝置容量:<0.5KVA
4、重 量:<110Kg
5、外形尺寸:1600mm×750mm×1600mm
6、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
本裝置由控制屏、實訓桌、主機實訓組件、實訓模塊(含豐富的工業現場設備模擬實訓對象)、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。
(一)控制屏(鐵質雙層亞光密紋噴塑結構,鋁質面板)
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電,電網電壓表監控電網電壓,設有帶燈保險絲保護,控制屏的供電由鑰匙開關和啟停開關控制,同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組,由啟停開關控制輸出,并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀,平時作時鐘使用,具有設定時間、定時報警、切斷電源等功能;還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓:0~10V可調輸出;直流電流:4~20mA可調輸出;直流數字電壓表/電流表;電壓表量程0~200V、輸入阻抗為10MΩ、精度0.5級;電流表量程0~200 mA、精度0.5級;同時設有邏輯電平輸出(點動、自鎖)、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
4、主機實訓組件
配置三菱FX1N-40 mR PLC主機,內置數字量I/O(24路數字量輸入16路數字量輸出),FX1N-485BD通信模塊,FX0N-3A模擬量模塊(2路輸入/1路輸出),配套SC-09通信編程電纜。
包含光碼盤測速系統(配有進口光電編碼器)、數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好,無應力變形,加工精細,同心度好,互換性好,能保證電機與編碼盤之間連接的同心度不超過±5絲,電機運行噪聲小,實訓參數典型,能較好滿足實訓要求。在導軌面板上設有五位數顯轉速表,顯示當前轉速;具有電壓反饋信號;同時設有光電編碼信號輸出,包括A、B兩個通道;能夠完成各種速度開/閉環及定位實訓。
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;左右設有兩個大抽屜(帶鎖),用于放置工具及資料,電腦桌聯體設計,造型美觀大方。
