企業職工電工培訓的目的

培訓—企業騰飛的翅膀：
　　有效的企業培訓,其實是提升企業綜合競爭力的過程；事實上,培訓的效果并不取決于受訓者個人,而恰恰相反,企業組織本身作為一個有機體的狀態,起著非常關鍵的作用。良好的培訓對企業好處有幾點：
　　1、培訓能增強員工對企業的歸屬感和主人翁責任感。就企業而言，對員工培訓得越充分，對員工越具有吸引力，越能發揮人力資源的高增值性，從而為企業創造更多的效益。培訓不僅提高了職工的技能，而且提高了職工對自身價值的認識，對工作目標有了更好的理解。
　　2、培訓能促進企業與員工、管理層與員工層的雙向溝通，增強企業向心力和凝聚力，塑造優秀的企業文化。不少企業采取自己培訓和委托培訓的辦法。這樣做容易將培訓融入企業文化，因?yàn)槠髽I(yè)文化是企業的靈魂，它是一種以價值觀為核心對全體職工進行企業意識教育的微觀文化體系。企業管理人員和員工認同企業文化，不僅會自覺學習掌握科技知識和技能，而且會增強主人翁意識、質量意識、創新意識。從而培養大家的敬業精神、革新精神和社會責任感，形成上上下下自學科技知識，自覺發明創造的良好氛圍，企業的科技人才將茁壯成長，企業科技開發能力會明顯增強。
一、電工實習目的：
　　1、目的和意義
主要學會了一下一些知識：
(1)懂得一些安全用電的知識，可以再生活上叫我們?nèi)绾伟踩�用�?
(2)學會使用一些常用的電工工具，并且了解其注意事項;
(3)掌握照明電路的安裝方法和接線規范;
(4)掌握一般室內電氣線路的安裝方法;
(5)掌握三相異步電動機正反轉控制電路的接線方法和工作原理;
(6)學會用PLC實現三相異步電動機星/三角形換接啟動控制的編程方法及掌握PLC的基本應用;
(7)掌握直流穩壓電源、萬用表、函數信號發生器、示波器等電子儀器的功能機基本操作方法;
(8)認識各種電子元器件、掌握元器件參數的識讀方法、掌握使用萬用表測常用電子元器件的參數的方法、了解常用元器件的功能;
(9)了解常用電工電子根據的用途、規格及掌握它們的使用方法和注意事項;
(10)掌握焊接工具及常用裝配工具的使用、掌握手工電子焊接技術;
二、實習內容：
　　實習項目一：安全用電
　　我們都知道，如果違章用電常�？赡茉斐扇松韨�亡，火災，損壞儀器設備等嚴重事故。實驗室使用電器較多，所以，大家要特別注意實習時和平時生活上的安全用電。下面是上課時學習的一些重要的安全用電知識：
　　1、觸電種類： (1)點擊; (2)電傷。
　　2、觸電原因： (1)兩相觸電; (2)單相觸電; (3)間接觸電; (4)“跨步電壓觸電”,因電勢差在人體中形成電流而觸電。
　　3、影響觸電造成人體傷害程度的因素： (1)電流的大小; (2)電流作用時間的長短; (3)電流種類; (4)電流途徑;(5)人體電阻。
　　4、 防止觸電的措施： (1)不用潮濕的手接觸電器; (2)電源裸露部分應有絕緣裝置;(3)所有電器的金屬外殼都應保護接地; (4)實驗時，應先連接好電路后才接通電源。實驗結束時，先切斷電源再拆線路; (5)修理或安裝電器時，應先切斷電源; (6)不能用試電筆去試高壓電。使用高壓電源應有專門的防護措施; (7)如有人觸電，應迅速切斷電源，然后進行搶救。 (8)測量絕緣電阻可用兆歐表; (9)在需要帶電操作的低電壓電路實驗時用單手比雙手操作安全; (10)電動工具上標有“回”表示雙重絕緣; (11)實驗室內的明、暗插座距地面的高度一般不低于0.3米。
　　5、防止引起火災的措施: (1)使用的保險絲要與實驗室允許的用電量相符;
　　(2)電線的安全通電量應大于用電功率; (3)室內若有易燃易爆氣體，應避免產生電火花。繼電器工作和開關電閘時，易產生電火花，要特別小心。電器接觸點(如電插頭)接觸不良時，應及時修理或更換; (4)如遇電線起火，立即切斷電源，用沙或二氧化碳、四氯化碳滅火器滅火，禁止用水或泡沫滅火器等導電液體滅火。
　　6、防止短路： (1)線路中各接點應牢固，電路元件兩端接頭不要互相結觸，以防短路;
　　 (2)電線、電器不要被水淋濕或浸在導電液體中; (3)實驗時，電源變壓器付邊輸出被短路，會出現電源變壓器有異味;電源變壓器冒煙;電源變壓器發熱現象，直至燒毀。
　　實習項目二：常用工具的使用(一)
　　這一個項目主要學習常用的電工電子工具的用途、規格及使用時的注意事項。熟悉和掌握常用電工電子用具的結構、性能、使用方法和操作規范，將有利于我們提高工作效率和產品質量乃至保障人身安全。下面是一些常用的工具：
　　1、螺絲刀：是用來拆卸和裝配螺釘必不可少的工具。
　　2、鉗子
　　 (1)尖嘴鉗：適用于狹小的工作空間或帶電操作低壓電氣設備，也可用來剪斷細小的金屬絲。
　 　(2)鋼絲鉗：用于夾斷夾持金屬薄板以及切斷導線。
　　 (3)剝線鉗：適宜于塑料、橡膠絕緣電線、電纜芯線的剝皮。
　　3、電工刀：適用于割削導線的絕緣皮以及割削木樁和割斷繩索。
　　4、低壓驗電器：又稱驗電筆，是檢驗導線、電器和電氣設備是否帶電的常用工具。
　　5、輔助工具：
　 　(1)鑷子 (2)剪刀 (3)銼刀。
　　實習項目三：照明電路的組裝
　　所有的電路的組裝只要安裝電路圖來接就可以完美的運行了，所以，照明電路的組裝一定要先看懂電路圖，預防接短路了。下面是3中照明電路的安裝實習內容：
　　(一)一燈一開關控制的的白熾燈照明電路
　　1、白熾燈測量;
　　2、用電筆找出電源的火線、零線;
　　3、白熾燈照明電路接線;
　　4、使用緊湊型節能燈;
　　5、使用調光開關面板。
　　(二)日光燈照明電路的組裝:
　　1、元件檢查
　　2、電感鎮流器型日光燈電路組裝
　　3、電子鎮流器型日光燈電路組裝
　　(三)雙控照明電路的組裝:
　　1、用萬用表的蜂鳴檔或電阻檔測量雙聯開關和白熾燈。
　　2、按照電路圖接線，需要注意的是，開關應該接在火線上。
　　實習項目四：一般室內電氣線路的安裝
　　1、生活上常用的低壓配電控制器件有以下幾種：
　　(1)電度表; (2)小型斷路器;(3)漏電斷路器; (4)低壓配電箱。
　　2、實習步驟：
　　(1)用電筆找出電源的火線和零線;
　　(2)電度表的安裝:進線1接相線，3接零線;出線2是相線，4是零線;
　　(3)漏掉斷路器的安裝;
　　(4)小型斷路器的安裝:接在相線;
　　(5)漏掉斷路器在第一次通電時，應通過漏電斷路器上的“試驗按鈕”，模擬檢查發生漏電時能否正常動作;
　　(6)將白熾燈的控制開關合上，白熾燈發光;
　　(7)將電爐的控制開關合上，電爐絲發熱。觀察電度表的運轉情況。
　　3、線路安裝和使用體會：
　　(1)安裝前要對器件進行檢查;
　　(2)出現異常狀況要立即斷電;
　　(3)在接通電源之前，一定要檢查開關是否接在火線上，經過老師檢查后再通電;
　　(4)接線時一條分路一條分路來接會邏輯更加清晰，不容易出錯。
　　實習項目五：三相異步電動機的正反轉控制
　　(一)安裝步驟：
　　1、按三角形方式接好電動機;
　　2、在三相異步電動機控制實習板上，依電路圖連接好控制電路;
　　3、接入供電電源和電動機;
　　4、經檢查無誤，開啟380V電源開關;
　　5、按正向啟動按鈕SB1，并觀察記錄電機運轉情況;
　　6、按反向啟動按鈕SB2，并觀察記錄電機運轉情況;
　　7、按停止按鈕SB3，并觀察記錄電機運轉情況;
　　8、在按SB2，并觀察記錄電機運轉情況;
　　9、使用完畢，切斷電源;
　　10、拆除導線，整理試驗臺。
　　(二)發生的故障及解決方法：
　　故障：電動機不能反轉;
　　解決方法：在兩個接觸器中選取任意一個，將3條火線中任意2條的位置互換。
三、實習總結：
　　首先，總的來說，企業通過這一周的實習，可以學到了很多的技巧和知識，我個人覺得這些知識在我們以后的生活和工作上都會有很大的幫助，所以，我這一周也一直都很認真的完成了實習的任務。完成這些任務之后，使我對實際生活和生產車間的電有了一點的認識，讓我從中得到了鍛煉，對以前的知識加以鞏固，還提高了自己的動手能力，培養了團體間的攜手和作能力，在遇到困難方面，也懂得了如何去解決。要想在現代企業競爭中處于不敗地位，必須依賴于有效的人力資源培訓工作，而人力資源培訓又對提高企業的管理水平和績效產生著巨大的作用。

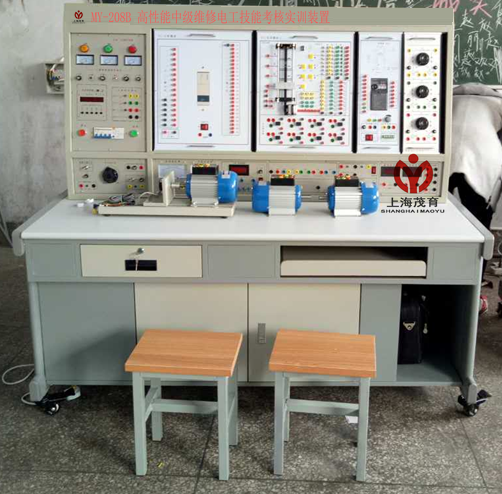

四、維修電工實訓考核實驗裝置介紹：

二、裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
8、3D仿真軟件包含電工電子/電機及變壓器原理/電力拖動繼電接觸控制等模塊。分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容，學�？梢愿鶕�(jù)學生學習進度選擇相應的訓練模塊進行訓練
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重    量：100Kg
5.外形尺寸：1570×730×1500mm
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
(一) DW01電源、儀器控制屏
    控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
 (1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
 (2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
2、交、直流電源
 (1) 勵磁電源：直流220V/0.5A，具有短路保護。
 (2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
 (3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
 (4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
 (1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
 (2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
 (3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
 (4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
 (5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
4、整流二極管：IN5408四只
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
（一） 工廠電氣、繼電接觸控制電路實訓
1. 三相異步電動機直接啟動控制電路
2. 三相異步電動機點動控制電路
3. 三相異步電動機自鎖控制電路
4. 三相異步電動機按鈕聯鎖正反轉控制電路
5. 三相異步電動機接觸器聯鎖正反轉控制電路
6. 三相異步電動機雙重聯鎖正反轉控制電路
7. 三相異步電動機工作臺自動往返控制電路
8. 兩臺三相異步電動機順序啟動、順序停轉控制電路
9. 三相異步電動機的兩地控制電路
10. 接觸器控制的Y-△控制
11. 時間繼電器控制的Y-△控制
12. 三相異步電動機單向啟動反接制動控制電路
13. 三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14. 三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15. 三相異步電動機正反轉啟動能耗制動控制電路
16. 單相鼠籠電動機電容啟動控制電路
17. 雙速交流異步電動機手動變速控制電路
18. 雙速交流異步電動機自動變速控制電路
19. 斷電延時直流能耗制動的Y-△啟動控制電路
20. 三相異步電動機正反轉能耗制動控制線路
21. 三相異步電動機正反轉啟動反接制動控制線路
22. C620型車床電氣控制線路
23. 電動葫蘆電氣控制
24. Y3150滾齒機控制電路
（二）PLC可編程控制器基礎電路實訓
1. PLC控制十字路口交通燈的模擬
2. PLC控制自動供水模擬控制的模擬
3. PLC控制裝配流水線控制的模擬
4. PLC控制機音樂噴泉模擬控制
5. PLC控制搶答器模擬控制
6. PLC控制天塔之光
7. PLC控制電鍍系統的自動控制
8. PLC控制洗衣機的自動控制
（三）交流電機調速系統實訓
  變頻調速系統實訓：
1. 變頻器功能參數設置與操作
2. 變頻器報警與保護功能
3. 多段速度選擇變頻調速
4. 外部端子點動控制
5. 控制電機正反轉運動控制
6. 控制電機運行時間操作
7. 瞬間停電變頻器參數設定
8. 外部電壓變頻調速
9. 外部電流變頻調速
10. 三相異步電動機的變頻開環調速
 變極調速系統實訓
1. 三相雙速電機的手動與自動變極調速系統調速與運行
（四）直流電機調速系統實訓
1. 晶閘管--直流電機開環系統實訓（采用分立元件，PCB正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施）
2. 晶閘管直流調速系統（單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節，）（采用分立元件，PCB正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施）。
（五）PLC與變頻器綜合應用實訓
41. PLC控制的三相異步電動機正反轉控制
42. PLC控制的三相異步電動機Y-△啟動控制
43. PLC控制的三相異步電動機降壓?jiǎn)��?dòng)控制
44. PLC控制的三相異步電動機能耗制動控制
45. PLC控制變頻器調速
