維修電工應具備的條件
維修電工必須接受安全教育,在掌握電工基本的知識和工作范圍內的安全操作規程后,才能參加電工的實際操作。
(1) 必須身體健康、精神正常。凡患有高血壓、心臟病、氣管哮喘、神經系統疾病、色盲疾病、聽力障礙及四肢功能有嚴重障礙者,不能從事維修電工工作。
(2) 必須通過正式的技能鑒定站考試合格并持有維修電工操作證。
(3) 必須學會和掌握觸電緊急救護法和人工呼吸法等。
1、輸入電壓:三相四線制380V±10% 50Hz
2、工作環境:環境溫度范圍為-5~+40℃
3、裝置容量:<1KVA
4、安全保護:漏電動作電流≤30mA 過流保護、熔斷器保護
5、外形尺寸:1600mm×700mm×1450mm

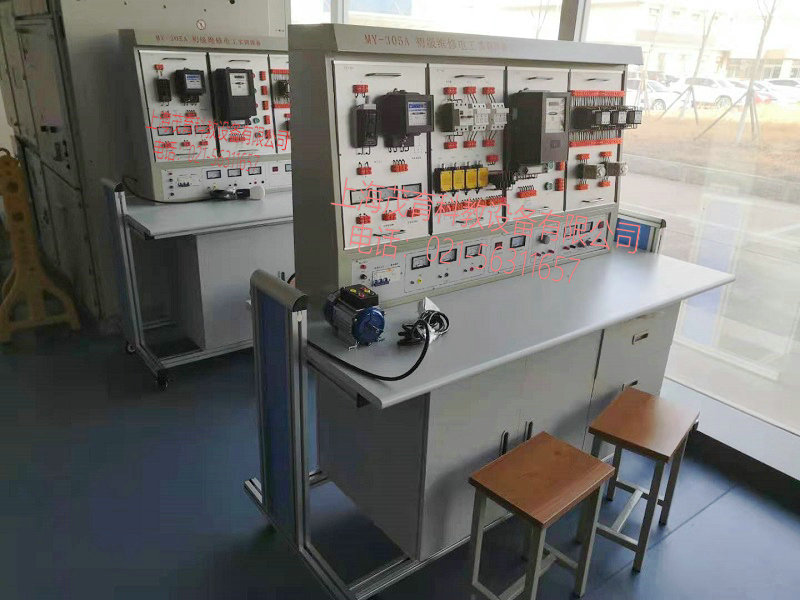

三、維修電工實訓考核裝置,維修電工實訓考核設備,維修電工實訓考核臺基本配置及功能:設備主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
(一)實訓屏:實訓屏為鐵質雙層亞光密紋噴塑結構,鋁合金面板,為實訓掛箱提供交流電源、直流穩壓穩流電源,具體功能如下:
1、外部電源輸入指示燈亮(提醒操作者外部電源已與實訓臺接通)。
2、推上三相漏電開關,三相電源向實訓掛箱等供電,三只450V電壓表指示輸出線電壓。
3、低壓交流電源:輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供~220V插座2只,為外部設備提供工作電源。
5、直流穩壓穩流電源:電壓0-30V連續可調,內置式繼電器自動換檔,多圈電位器連續調節,輸出電流2A,具有預設式限流保護功能。
(二)實訓掛箱及器材配備
1、MY-61維修電工掛箱(一)
2、MY-62維修電工掛箱(二)
3、MY-63維修電工掛箱(三)
4、MY-64維修電工掛箱(四)
5、MY-65維修電工掛箱(五)
6、九孔萬能實訓板 2塊
7、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
8、三相鼠籠異步電動機180W Y/△ 1臺
9、安全配備滅火器 全室1臺
(三)實訓桌:鋁木結構,桌面為防火、防水、耐磨高密度板,造型美觀大方,堅固耐用。
(一)電拖部分 |
1.三相電機直接啟動控制
2.三相電機點動控制
3.三相電機自鎖運行控制
4.帶電流表的點動與連續運行控制 |
5.帶電能表的兩地控制
6.單向運行反接制動控制
7.時間繼電器控制電動機Y/△降壓起動控制
8.工作臺自動往返行程開關控制 |
(二)室內照明配電 |
1.插座和一個開關控制一盞燈
2.日光燈線路的接線
3.聲控開關控制白熾燈電路的接法 |
4.單相電度表直接接線電路
5.配電板的安裝
6.兩地控制一盞燈的接法 |
(三)電子技術綜合訓練 |
1.單相橋式整流電路
2.串聯可調穩壓電源電路 |
3.延時照明開關控制線路
4.半導體收音機的組裝與調試 |
