有功功率、無功功率電表的協同布線

一、實際操作目地
1、進一步把握電壓互感器的應用；
2、把握有功功率、無功功率電表的協同布線的方式；
3、把握有功功率、無功功率電表計量檢定及讀值方式。

二、元器件的鑒別

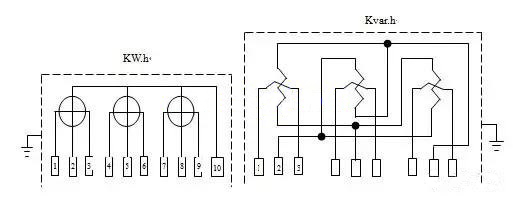

1、三相四線有功功率電表
低電壓三相四線有功功率電表由三個元器件構成。每一個元器件等同于一個單相電表，所以說三相四線有功功率電表是三個單相電表的組成。它每一個元器件的工作電壓電磁線圈全是220V，電流量電磁線圈則有不一樣的規格型號�？上嗷ヅ浜先浑妷夯ジ衅鱽�(lái)精確測量大空間電源電路的用電量。本實際操作室應用的是DT—862型的三相四線電表。其引出來端有10個，在其中1、4、7為電流量電磁線圈的始端，3、6、9為電流量電磁線圈的尾端，（1和3為U相，4和6為V相，7和9為W相）
2、5、8為工作電壓電磁線圈的始端，10（11號）為工作電壓電磁線圈的尾端。用數字萬用表的歐母檔可分辨工作電壓電磁線圈和電流量電磁線圈的優劣，如工作電壓電磁線圈大約550Ω的電阻值（測2—10，5—10，8—10），電流量電磁線圈電阻值用數字萬用表測定為零。
2、三相三元器件無功功率電表
低電壓三相三元器件無功功率電表由三個元器件構成。可相互配合三只電壓互感器來精確測量大空間電源電路的用電量。本實際操作室應用的是DX—862型的三相無功功率電表。其引出來端有9個，在其中1、4、7為電流量電磁線圈的始端，3、6、9為電流量電磁線圈的尾端，（1和3為U相，4和6為V相，7和9為W相），2、5、8為工作電壓電磁線圈的連接端。用數字萬用表的歐母檔可分辨工作電壓電磁線圈和電流量電磁線圈的優劣，如量測2—5，5—8，8—2中間，約有1500Ω的電阻值，電流量電磁線圈電阻值用數字萬用表測定為零。
三、多種多樣儀表盤協同布線的標準
多種多樣儀表盤的協同布線，只需把握下列標準，便可便捷地開展：
積分電路的電流量電磁線圈互相串連，積分電路的工作電壓電磁線圈互相串聯，并留意旋光性不必搞錯。

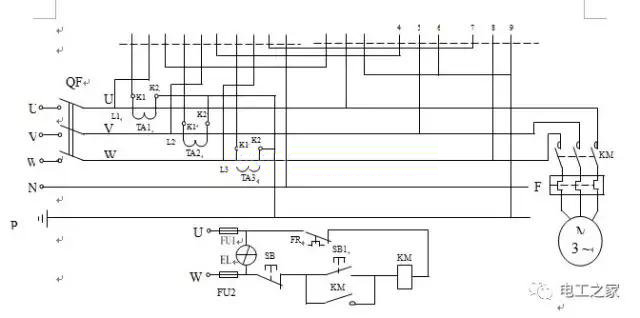

四、主線路的聯接
1、儀表盤的聯接
有功功率電表的電流量電磁線圈始端1、4、7各自接U相、V相、W相電壓互感器的二次側K1，其尾端3、6、9各自先后與無功功率表電流量電磁線圈的始端1、4、7相串連，無功功率表的電流量電磁線圈的尾端3、6、9各自收到電壓互感器的二次側K2，且K2接地裝置。（這里的電線接頭為PE線，事實上3、6、9接進PE線上）
有功功率表的零線端16號接在工作中零線（N）上。
兩表工作電壓電磁線圈的2、5、8各自先后接進U、V、W相上。
2、主線路的聯接（參照實際操作四）
五、主線路的查驗（關閉電源查驗）
將數字萬用表的直流電流表各自置U、V；V、W；W、U，其電阻值同樣。（約600Ω）
六、儀表盤的讀值
1、有功功率電表的讀值
耗電量（度）=（本月行近視度數—上月行近視度數）Ki
在其中：Ki為電壓互感器的變比
本月行近視度數：本月抄水表數
上月行近視度數：上月抄水表數
2、無功功率表的讀值
耗電量（KVar）=（本月行近視度數—上月行近視度數）Ki
在其中：Ki為電壓互感器的變比
本月行近視度數：本月抄水表數
上月行近視度數：上月抄水表數
七、備考與思索
1、本實際操作中，電機未帶負荷，哪一種表轉得快？
2、若有功功率表或無功功率表轉為錯誤的緣故有什么？
