次序運行的自動控制系統

一、實際操作目地
1、把握啟保停路線的聯接
2、熟識時間控制器接觸點的功效
3、把握三相五線制模擬系統電線接法

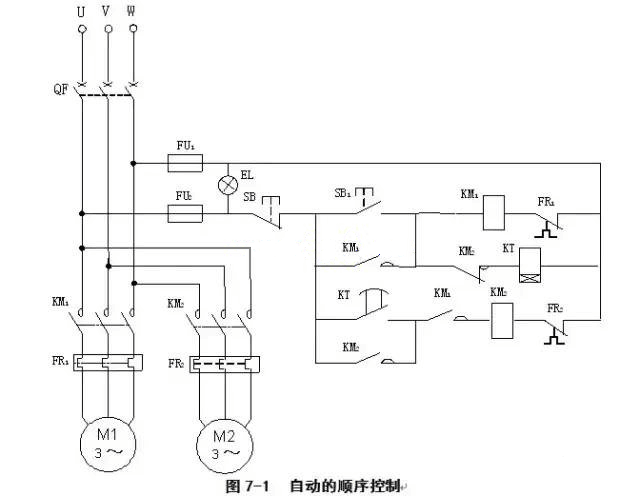

二、電氣原理圖

三、元器件的鑒別
時間控制器常見的有氣襄式如JS7型，晶體三極管式如AH3型，電子器件式如JS14P型。
氣襄式JS7型有一付延遲型接觸點，一付瞬動接觸點，其延遲型接觸點可由插電延遲改成關閉電源延遲。

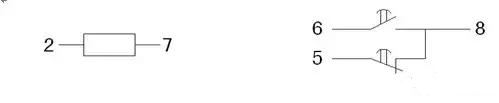

AH3型晶體三極管時間控制器有一付延遲型接觸點，一付瞬動接觸點，其布線端排序?yàn)椋?-7為電磁線圈，5-8為常開常閉，6-8為開與關。如下圖所顯示:

JS14P電子式時間控制器有兩付延遲型接觸點，其布線端排序?yàn)?1-2為電磁線圈,一組為:3-4為開與關,3-5為常開常閉;另一組為:6-7為開與關,6-8為常開常閉。

時間控制器線圈匝數值見表7-1。
四、按圖裝接
操縱路線聯接的流程：
①從QF下邊U相考慮至FU2 從FU2小組出線端至SB常閉從SB小組出線至SB1開與關 從SB1小組出線至KM1線圈從KM1線圈小組出線至FR1；將KM1開與關并在SB1開與關上（鎖緊）。
②從SB1小組出線端至KM2常閉從KM2常閉小組出線至KT電磁線圈；
③從SB小組出線端至KT開與關 從KT常給出線線接至KM1開與關 從KM1常給出線線接至KM2電磁線圈從KM2電磁線圈端小組出線至FR2；將KM2開與關并在KT開與關上；
④合拼FR1、FR2及KT小組出線端至FU1 從FU1小組出線至QF電源開關下邊W相，最終接顯示燈。
主線路的聯接不會再過多闡釋。
五、操縱路線的查驗（插電前的查驗）
1、用數字萬用表歐母檔（擋位的挑選見上述情況）精確測量電源開關下邊U、W相，按住SB1電阻器為KM1//KT的值。
1、松掉一個商業保險，將直流電流表挪到KT開與關兩邊，按住KM1，這時電阻器為應是KM1//KT KM2的阻值。將商業保險校準。
注：將來這書中發生的“//”標記均表明電磁線圈的串聯。

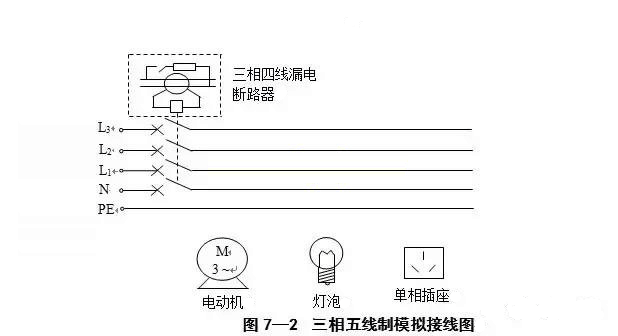

六、三相五線制仿真模擬接線方法
規定把握工作中零線與維護零線的作用及接線方法。見圖7-2所顯示。
關鍵點：
1、電機機殼及電源插座的接地裝置芯務必接在維護零線PE上。
2、電燈泡的外螺紋接在工作中零線N上。
3、電源插座的零線孔（左零右火）接在工作中零線N上。
4、其他火線零線接在相對應的火線零線（L1、L2、L3）上。

七、備考與思索
（一）填詞語
1、插電延遲的時間繼電器符號為______。
2、關閉電源延遲的時間繼電器符號為______。
3、插電延遲的時間控制器,當電磁線圈插電時,斷路器______姿勢,關閉電源時斷路器______釋放出來。
4、關閉電源延遲的時間控制器，當電磁線圈插電時，斷路器______姿勢,關閉電源時斷路器______釋放出來。
5、時間控制器斷路器依據姿勢時間長度有______型和______型。
（二）備考與思索
1、JS7型時間控制器能不能由插電型改成關閉電源型？
2、電路原理圖中的時間控制器能不能用關閉電源延遲型替代？
3、當合上QS后，按住SB1手一松，M1關機是怎么回事？
4、當M1運行后，KT姿勢M2運行但馬上關機是怎么回事？
5、如誤將電源插座的維護零線孔接在工作中零線上面發生哪些狀況？
