低電壓開關電源斷電、合閘的實際操作次序

一、實際操作目地
1、把握兩個地方操縱的聯接；
2、把握電機的三角形接法
3、把握電機絕緣層電阻的測量方式
4、把握低電壓開關電源斷電、合閘的實際操作次序
二、實際操作內容

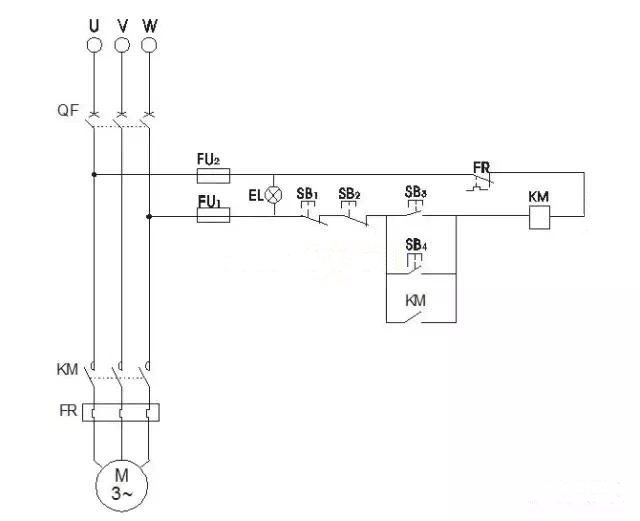

（一）按圖裝接

1、操縱路線的聯接
從電源開關下邊W相考慮接斷路器FU1 FU1的小組出線線接常閉按鍵SB1 SB1的小組出線線接常閉按鍵SB2 SB2的小組出線線接開與關按鍵SB3 SB3的小組出線線接至交流接觸器電磁線圈KM KM的小組出線線接熱繼器常閉點FR的9六號 FR的小組出線端95號引至斷路器FU2 FU2的小組出線線接U相；將開與關按鍵SB4并在開與關按鍵SB3兩邊；將交流接觸器延時繼電器KM并在開與關按鍵SB4兩端；最終接顯示燈。
2、查驗操縱路線（插電前的查驗）
在斷掉開關電源的狀況下，用數字萬用表的歐母檔（表針表宜用R100檔，數字表宜用2K的擋位）查驗操縱路線。將直流電流表置放電源開關下邊U、W相，按下按鈕SB3，電阻值應是交流接觸器電磁線圈的電阻值；按下按鈕SB4，電阻值應是交流接觸器電磁線圈的電阻值；按住KM，電阻值應是交流接觸器電磁線圈的電阻值。（注：不接電機時）。
3、電機絕緣層電阻的測量（見實際操作二）
4、低電壓開關電源斷電、合閘實際操作
在仿真模擬板上開展，把握刀閘與實際操作電源開關的實際操作次序。
合閘次序：先合刀閘，后合實際操作電源開關。
斷電次序：先拉實際操作電源開關，后拉刀閘。
特別提醒：在考試操作流程中，只需故障燈亮，（即實際操作次序錯）該項不評分。
三、備考與思索
1、按住SB3或SB4，電機運行后以關機，是怎么回事？
2、按住SB3或SB4，電機傳出“嗡嗡響”的聲響，是怎么回事？這時若不立即斷開開關電源會產生哪些不良影響？
3、在停合閘操作流程中，若不遵循實際操作次序會產生什么不良影響？
