日光燈接線實驗

日光燈接線實驗:
一、操作所需電器元件明細表：見表1

代號	名稱	型號	規格	數量	備注
E	日光燈燈管	YZ10RR25	10W	1	包括二只燈座
L	鎮流器	YZ13	220V50HZ 13W	1
V	啟輝器	S10	4~65W	1
C	電容器	CBB	1uF、2uF/AC450V	2	1uF一只、2uF一只

二、電路圖：

該圖的工作原理如下：在接通交流電源220V的一瞬間，電路中電流沒有通路，線路壓降全部加在起輝器V兩端，起輝器產生輝光放電，其產生的熱量使起輝器中的雙金屬片變形彎曲而與靜觸片接觸成通路，這時有較大的電流通過鎮流器L與燈絲。燈絲被加熱而發射電子并使燈管內汞蒸發。在起輝器電極接通后，輝光放電消失。電極溫度迅速下降，使雙金屬片因溫度下降而恢復到原來狀態。在雙金屬片脫離接觸器的一瞬間電路呈開路狀態，鎮流器兩端產生一個在數值上比線路電壓高的電壓脈沖，使燈管E點燃，燈點燃后，燈兩端的電壓僅100V左右，因達不到起輝器放電電壓而使起輝器停止工作。此時鎮流器與燈管串聯，起限制燈管工作電流作用。
并聯于日光燈電源上的電容器C。主要是為了改善功率因數。
三、安裝與接線：

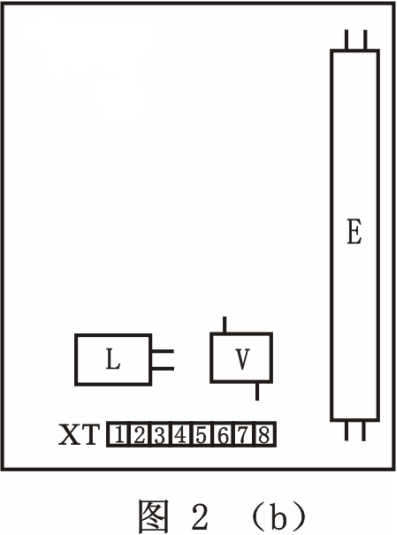

布置可參考圖21（b），操作者可按圖示位置安裝日光燈管E，鎮流器L，啟輝器V。接線端子板X，功率表W用實驗臺下面的功率、功率因數表；電容器C可裝在X端子板的兩個端子上。安裝完畢可按圖21（a）的電路圖進行實際接線，安裝與接線后應符合第二章2-1的要求。
四、檢測與調試：
經檢查安裝牢固與接線無誤后，操作者先不接電容器C，“啟動”交流電源，日光燈應能正常工作。若不正常，則應分析并排除故障使日光燈點燃。日光燈正常工作后，測量并記錄線路的電流、功率和功率因數值。“斷開”交流電源，按電路圖接上1uF電容器，再啟動交流電源，使日光燈正常工作，仍測量并記錄電流、功率和功率因數的值。按“停止”按鈕，電容器改接2uF，按“啟動”按鈕，使日光燈正常工作，再次測量并記錄電流、功率及功率因數值。從操作中可觀察到加了電容器后，可明顯改善日光燈電路的功率因數。
