并聯型硅穩壓管穩壓電路的組裝實驗

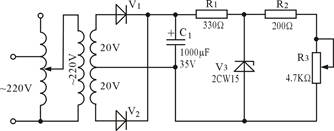

一、電路原理圖：

                                      圖1
本電路適于輸出電流較小，電壓穩定性要求不太高的場合。
二、元器件清單：

序號	名稱	型號與規格	數量	備注
1	電阻器	RJ-2W-200Ω±1℅	1
2		RJ-1W-330Ω±1℅	1
3	電解電容器	CD11-35V-1000uF	1
4	二極管	1N4007	2
5	穩壓二極管	2CW15/8V	1
6	電位器	WH5-1A-4.7KΩ	1
7	接線柱	Φ3弱點座	3	紅2、黑1
8	電子線路板		1

按元器件清單配齊全部元器件，并用萬用表檢查各元器件的質量與規格。
三、按電路原理圖檢查印刷線路板的走線是否正確合理。
四、元器件的安裝和焊接與單相整流電路相同。
五、調試：
(1) 一般檢查
在穩壓電源的元器件部安裝、焊接完畢后，應再做一次通電前的檢查。
    ① 電路中不應存在開路或短路現象。
② 應再檢查一次有極性元件(二極管、硅穩壓管和電解電容器)，看在安裝、焊接后極性是否正確。
(2) 調試方法
調試的目的是保證在交流電源電壓波動±10%時，直流穩壓輸出電壓穩定不變；同時，在負載電流變化時(不超過額定電流)，輸出電壓也應始終穩定不變。
通電調試時需用交流調壓器，以改變輸入電壓。另外，要用一只電阻值及功率符合電路要求的可變電阻作可調假負載。將電源變壓器的一次側接調壓器輸出端，假負載電阻接穩壓電源的輸出端。接通電源，將調壓器的電壓調至220V。這時用萬用表直流電壓檔測量穩壓電源的電壓，此電壓應為8V。當改變負載電阻值R₃時(額定負載至空載)，此電壓應仍為8V。
再將調壓器的輸出電壓由198V緩慢上升到242V(額定電壓的±10%)時，穩壓電源的輸出應仍保持8V不變。
在穩壓電源的負載端為空載時，穩壓電源電路中的限流電阻的發熱應在允許范圍以內。
在上述調試過程中，凡有不符合上述要求的，則表明電路存在故障。
（3）硅穩壓管穩壓電源的故障排除
1) 輸出電壓為零。當出現輸出端電壓為零或在0.5~0.7V之間的故障時，其原因及排除方法如下。
① 硅穩壓管短路。
② 硅穩壓管的極性接反，此時輸出電壓在0.5~0.7V左右。
上述兩種故障通常伴有限流電阻R₁過熱的現象。
③ 限流電阻R₁開路。
對上述三種故障的原因，僅用萬用表的歐姆檔在切斷電源的情況下，分別
對元件的電阻值進行測量，就可確定故障所在，更換損壞的元件，電路即可正常工作。
2) 輸出電壓過高，甚至達20V以上。此故障的原因是硅穩壓管開路(或聯接線開路，焊點虛焊)。這時可將硅穩壓管焊下后進行測試，也可直接換新硅穩壓管再試。如果原來的硅穩壓管經過測試是好的，或換上新管后故障依舊，則是有關線路(包括焊接)開路，使硅穩壓管在電路中不起作用，查出故障點后修復即可。
3) 輸出電壓不穩定或不能穩定在8V
① 輸出電壓不穩定，是硅穩壓管的性能變差或損壞，可更換穩壓管。
② 輸出電壓能穩定，但穩壓值不為8V的故障原因，是硅穩壓管的型號規格有錯誤，可更換同規格的新管。
③ 通電時電源側的熔體爆斷或穩壓電路中元器件大量燒毀。此故障通常是電源變壓器一次側與二次側接線錯接的緣故。在檢查后確認錯接時，應立即更正，并更換損壞的元器件。
