JSJ型晶體管時間繼電器實驗

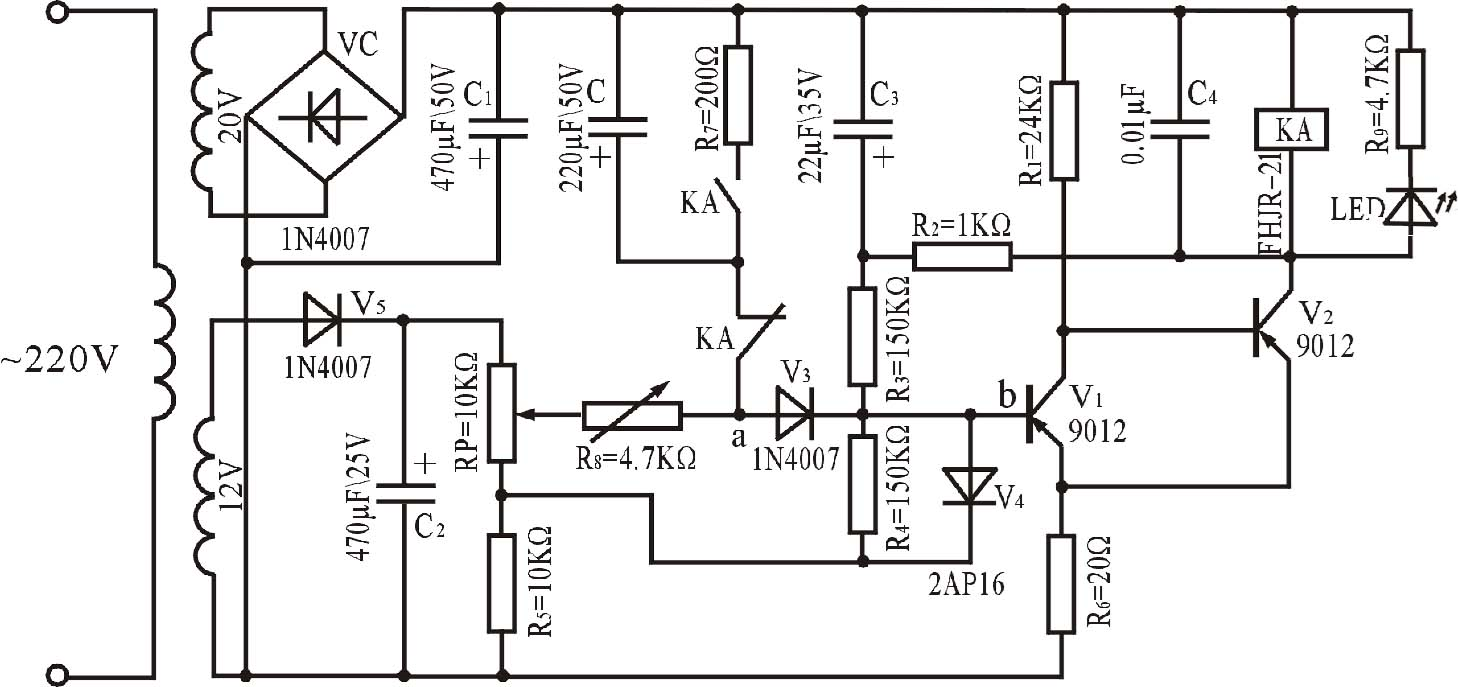

一、電路原理圖：

                                            圖1
二、元器件清單及線路板：

序號	名稱	型號與規格	數量	備注
1	電阻器	RJ-1W-24KΩ±1℅	1	R1
2		RJ-1W-1KΩ±1℅	1	R2
3		RJ-1W-150KΩ±1℅	2	R3、R4
4		RJ-1W-10KΩ±1℅	1	R5
5		RJ-1W-20Ω±1℅	1	R6
6		RJ-1W-200Ω±1℅	1	R7
7		RJ-1W-4.7KΩ±1℅	1	R9
8	電解電容器	CD11-50V-220uF	1	C
9		CD11-50V-470uF	1	C1
10		CD11-25V-470uF	1	C2
11		CD11-35V-22uF	1	C3
12	電容器	CB-63V-0.01uF	1	C4
13	二極管	1N4007	6	VC、V3、V5
14		2AP16	1	V4
15	發光二極管	LEDΦ5	1	紅色
16	晶體三極管	9012	2	V1、V2
17	電位器	WH5-1A-10KΩ	1	RP
18		WH5-1A-4.3KΩ	1	R8
19	繼電器	HJQ-21FF-S-2	1	KA
20	接線柱	Φ3 弱電座	4	紅2、黑2
21	電子線路板		1

三、基本原理簡述：
整個線路分為主電源、輔助電源、雙穩態觸發器及附屬電路幾部分。
其工作原理如下：當電源接通時，V₁由R₃、R₂，繼電器線圈KA獲得偏流，處于導通狀態，V₂處于截止?fàn)顟B(tài)，此時繼電線圈KA雖有電流通過，但電流太小，故不動作。主電源與輔助電源電壓疊加后，通過電位器RP、可變電阻R₇及KA常閉觸頭對電容C充電。在充電過程中，a點為電位逐漸升高，直到a點電位高于b點電位，二極管V₃導通，使輔助電源的正電壓加到晶體管V₁基極上，V₁由導通變?yōu)榻刂梗琕₂由R₁獲得偏流而導通，于是繼電器KA動作，通過觸頭發出相應的接通或分?jǐn)嗫刂菩盘枴，F(xiàn)時，電容C通過R₇放電，為下次工作做好準備。電位器RP用作整定延時時間。
晶體管時間繼電器通常在下列情況下選用：
1) 當電磁式、電動式或空氣阻尼式時間繼電器不能滿足電路控制要求時；
2) 當控制回路要求延時精度較高時；
3) 控制回路相互協調需無觸點輸出時。
四、試驗：
1) 用秒表記錄接通電源到繼電器吸合(指示燈亮)所需的延時時間。
2) 多次調節電位器RP，重復1)的測量。
3) 固定RP，調節可變電阻R₈，重復1)的測量。
4) 比較各次測量結果，比較后得出結論。
