家用調光臺燈電路實驗

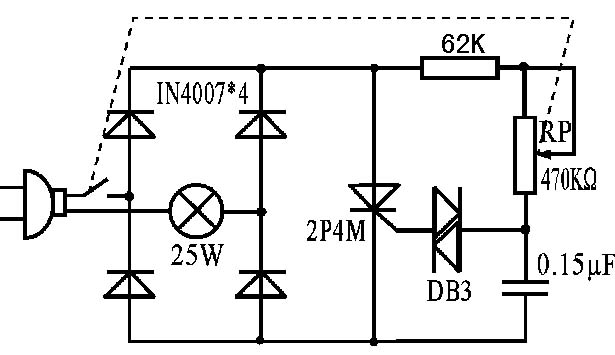

家用調光臺燈電路實驗電路原理圖：

                                                                      圖1
二、交流調壓原理簡介：
如圖所示的電路，如果晶閘管工作在全導通與關斷，就是無觸點開關。如果在觸發器中將觸發脈沖移相，去控制晶閘管輸出正負半周的導通角就成為交流調壓電路了。交流調壓器工作方式與可控整流十分相似，不同的是它輸出有正負半周的交流而不是直流。晶閘管交流調壓電路已取代了笨重、發熱量大而成本高、耗銅鐵量大的機械式調壓設備。大至數KA~數10KA的電爐、電解、電鍍電源，小至家庭用的變光臺燈、調速電扇、都可采用晶閘管交流調壓電路。目前在實用交流調壓設備中，越來越普通使用雙向晶閘管來取代兩只反向并聯的普通晶閘管，大大簡化了觸發電路。
圖為家用變光臺燈電路。調整RP進行無級調壓，燈光就能連續變化。這個電路還可以把燈換成別的家用電器負載，如方便地調整電風扇、小鼓風機、手電鉆的轉速，電爐、電熱毯、電熨斗、電烙鐵的溫度，落地燈、壁燈的亮度等。詳細工作原理，請參照有關資料進行分析。
三、家用調光臺燈電路實驗元器件清單：

序號	名稱	型號與規格	數量	備注
1	電阻器	RJ-1/2W-62K±1%	1
2	二極管	1N4007	4
3	雙向觸發二極管	DB3	1
4	單相可控硅	2P4M	1
5	電容器	CB-63V-0.15uF	1
6	電位器	WH5-1A-470KΩ	1
7	白熾燈泡	25W、220V	1
8	電子線路板		1

四、焊接與組裝：
五、試驗
接通220V交流市電，來回調節電位器RP，可觀察到白熾燈亮度的連續變化，由于實驗板上用的電位器不是帶開關的，故無法完全使白熾燈熄滅。
