接觸器控制雙速電動機的控制線路實驗

接觸器控制雙速電動機的控制線路實驗-操作所需電器元件明細表：（見表1）

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63～1A	1
FU1	螺旋式熔斷器	RL1-15	配熔體3A	3
FU2	瓷插式熔斷器	RT18-32	配熔體3A	2
KM1~KM3	交流接觸器	CJX2-0910		3
SB1、SB2、SB3	按鈕開關	LAY16		3	SB1、SB2綠、SB3紅
M	雙速異步電動機		UN380V IN0.6A PN180W	1	四極（△）、二極（YY）
XT	接線端子排		AC660V25A	12位

二、電路圖：                                                                                                                                                                                           圖1（a）

該控制線路的工作原理如下：先合上電源開關QS，按下低速起動按鈕SB1，接觸器KM1線圈獲電，聯鎖觸頭斷開，自鎖觸頭閉合，電動機定子繞組作△聯結，電動機低速運轉。如需換為高速動轉，可按下高速起動按鈕SB2，接觸器KM1線圈斷電釋放，主觸頭斷開，自鎖觸頭斷開、聯鎖觸頭閉合，同時接觸器KM2和KM3線圈獲電動作，主觸頭閉合，使電動機定子繞組接成雙Y并聯，電動機高速運轉。因?yàn)殡妱?dòng)機的高速運轉是KM2和KM3兩個接觸器來控制的，所以把它們的常開輔助觸頭串聯起來作為自鎖，只有當兩個接觸器都閉合時，才允許工作。
三、安裝與接線：

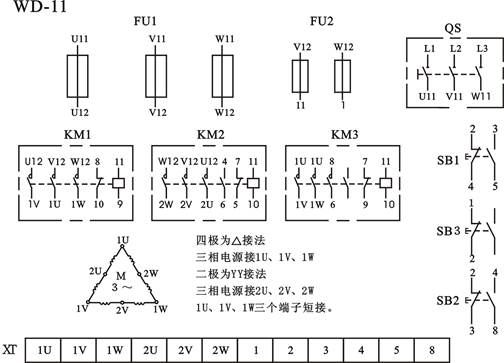

布置與接線可參考圖32（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章2-1的要求。

                                                             圖2（b）
四、檢測與調試：
經檢查安裝牢固與確認接線無誤后，操作者可接通交流電源自行操作，若出現不正常，則應分析排除故障使控制線路正常工作。
