直流電動機的正反轉帶能耗制動實驗
一、實驗目的:
掌握直流
電動機的能耗制動方法。
二、實驗設備:
序號 |
型號 |
名稱 |
數量 |
1 |
DQ09 |
直流他勵電動機 |
1件 |
2 |
DQ22 |
直流數字電壓、毫安、安培 |
1件 |
3 |
DQ29 |
可調電阻器、電容器 |
1件 |
4 |
DQ51 |
直流電氣控制 |
1件 |
5 |
DQ39 |
繼電接觸控制(一) |
1件 |
6 |
DQ39-1 |
繼電接觸控制(二) |
1件 |
三、實驗方法:

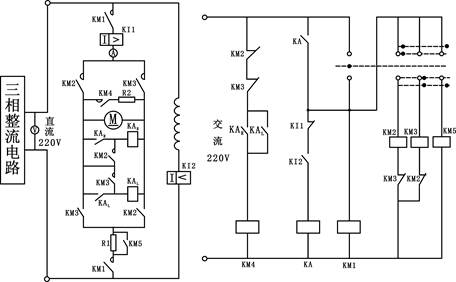

圖1:直流電動機正反轉帶能耗控制線路
啟動控制屏調節三相調壓輸出使三相整流輸出
直流電壓為220V,按下“停止”按鈕,按圖7-30接線,交流220V接至控制屏的固定輸出端U
1和N
1。圖中KM
1、KM
2、KM
2、R
2用DQ39掛件,SA、KI
1、KI
2、KA
R、KA
L、KA用DQ51掛件,KM
4、KM
5用DQ39-1掛件,R
1用DQ29上的兩只90Ω串聯共180Ω,R
2用DQ39上的一只10Ω電阻,直流電流表用控制屏上的,電機用DQ09。按圖7-30檢查線路是否接好。
電路分析:
電動機起動時電路工作情況與實驗三相同,停車時采用能耗制動,且利用電壓繼電器KA
R或KA
L控制,它們的線圈在工作時與電動機電樞并聯,它反映電動機電樞電壓,即轉速的變化,所以說它是用轉速原則來控制的。電路的動作過程如下:
1、把主令開關SA打在“0”位置,按下控制屏的啟動按鈕,繼電器“KM
1”通電常開觸頭閉合,為電機起動做準備,欠電流繼電器的常開觸頭閉合,繼電器“KA”通電并自鎖。
2、把主令開關SA打在右邊“1”位置,接觸器KM
2通電,電動機電樞串電阻正轉起動;正向制動繼電器KA
R線圈通電吸合并自鎖,為制動接觸器KM
4通電作好準備,同時常閉觸頭斷開,與反轉接觸器KM
2聯鎖。
3、把主令開關SA打在右邊“2”位置,接觸器KM
5就通電,切除電樞所串的電阻全壓運行。
4、當停車制動時,將主令開關SA手柄由正轉位置扳到零位,這時KM
2線圈斷電,切斷電樞直流電源,此時電動機因慣性,仍以較高速度旋轉,電樞兩端仍有一定電壓,并聯在電樞兩端的KA
R經自鎖觸點仍保持通電,使KM
4通電,將電阻R
2并接在電樞兩端,故轉速急劇下降。隨著制動過程的進行,其電樞電勢也隨著轉速的下降到一定程度時,就使KA
R釋放,KM
4斷電,電動機能耗制動結束,電路恢復到原始狀態,以準備重新起動。
5、電動機的反轉與正轉類似,只是主令開關SA在“0”位置時往左邊轉動打在左邊的“1”、“2”位置,其停車的制動過程與上述過程相似,不同的只是利用繼電器KA
L來控制而已。
6、當用主令開關手柄從正轉扳到反轉時,電路本身能保證先進行能耗制動,后改變轉向。這時利用繼電器KA
R在制動結束以前一直處于吸合狀態,從而斷開了反轉接觸器KM
2線圈的回路,故即使主令開關處于反轉第“1”檔,也不能接通反轉接觸器。當主令開關從反轉瞬時扳到正轉時,情況類似。
四、討論題:
1、直流電動機電氣制動有哪三種方法?
2、試畫出反接制動的控制電路圖。
