勵磁反接制動的控制電路
勵磁反接制動的控制電路-操作所需電器元件明細表:(見表1)
代號 |
名稱 |
型號 |
規格 |
數量 |
備注 |
QS |
低壓斷路器 |
DZ108-20/10-F |
脫扣器整定電流0.65~1A |
1 |
|
KM3~
KM4 |
交流接觸器 |
CJX2-0910 |
線圈AC380V |
7 |
KM4、KM5、KML、KMR、KM1、KM2、KM3 |
KT1、
KT2 |
斷電延時時間繼電器 |
ST3PF |
輸入交流380 V |
2 |
|
|
繼電器方座 |
PF-083A |
|
2 |
|
SB1~
SB3 |
按鈕開關 |
LAY16 |
一常開一常閉自動復位 |
2 |
SB2、SB3綠SB1紅 |
KZ |
直流接觸器 |
JZC3-40Z |
線圈DC220V |
1 |
|
XT |
接線端子排 |
|
AC660V 25A |
14位 |
|
M |
并勵直流電動機 |
|
UN220V |
1 |
|
二、勵磁反接制動的控制電路圖:

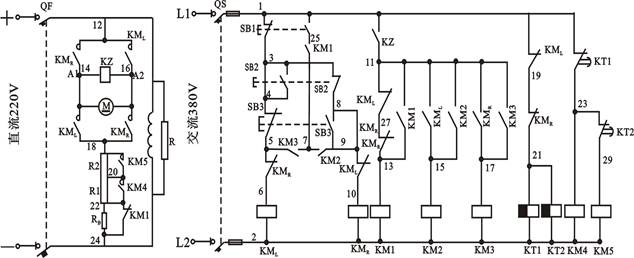

圖1
該控制電路的動作原理如下:分別合上直流220V
電源及交流380V電源,勵磁繞組獲電開始勵磁。同時時間繼電器KT1和KT2線圈得電吸合,它們的延時閉合的動斷觸頭瞬時斷開,接觸器KM4和KM5線圈處于斷電狀態。時間繼電器KT2的延時時間大于KT1的延時時間,此時電路處于準備工作狀態。按下正向按鈕SB2,接觸器KM
L線圈得電吸合,其主觸頭閉合,直流電動機電樞回路串入電阻R1和R2而減壓起動。它的常閉觸頭(1-19)斷開,時間繼電器KT1和KT2斷電,經過一定時的延時時間后,KT1延時閉合的動斷觸頭先閉合、然后KT2延時閉合的動斷觸頭閉合,接觸器KM4和KM5先后得電吸合,先后切除電阻R1和R2,直流電動機進入正常運行。
由于起動時電動機的反電勢等于零,電壓繼電器KA不會動作,所以接觸器KM1、KM2(或KM3)都不會動作;當電動機建立反電勢后,電壓繼電器KA吸合,其常開觸頭閉合,接觸器KM2得電吸合并自鎖,其常開觸頭(7-9)的閉合為反接制動作好準備。圖中R
B為反接制動電阻,R為電動機停車時勵磁繞組的放電電阻。
若要電動機停轉,可按下停止按鈕SB1,則正向接觸器KM
L線圈斷電釋放。此時,電動機仍作慣性運行,反電勢仍較高,電壓繼電器KA不會釋放,因而KM
L釋放后,KM1線圈得電吸合并自鎖。同時KM1觸頭(25-7)閉合,使接觸器KM
R瞬時得電吸合,電樞通以反向電流,產生制動轉矩。同時接在R
B上的常閉觸頭斷開,將反接電阻R
B的情況下進行反接制動而迅速停轉。待轉速接近于零時,電樞的反電動勢也接近于零,繼電器KA斷電釋放,斷開接觸器KM1的線圈通電回路,使KM1的常閉觸頭又恢復閉合短路R
B,同時,反接制動接觸器KM2反向接觸器KM
R線圈也斷電釋放,準備下次起動。
三、安裝與接線:

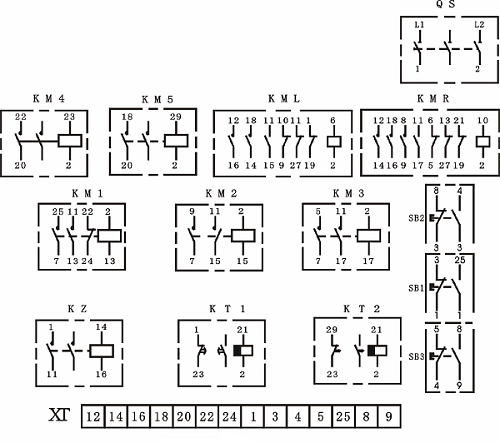

布置與接線參考圖2,圖中KA的線圈為直流220V,操作者參考圖2)應自行畫出實際接線圖。安裝與接線后應符合第二章2-1的要求。
圖2
四、檢測與調試:
KT1及KT2的斷電延時調節分別為8秒,15秒。確認接線無誤后,可分別通入DC220及AC380V,分別按按鈕開關SB2、SB3、SB1,控制電路應能正常工作,若工作不正常,則應分析并排除故障。
