直流電動機的起動實驗

一、實驗?zāi)康模?/strong>
1、掌握電動機的并勵接線方法。
2、掌握直流電動機的起動方法。
3、通過對直流電動機的串電阻起動控制線路的接線，掌握電氣原理圖變換成安裝接線圖的知識。
二、實驗設備：

序號型號名稱數量

1 DQ09 直流并勵電動機 1件

2 DQ22 直流數字電壓、毫安、安培表 1件

3 DQ29 可調電阻器、電容器 1件

4 DQ51 直流電氣控制 1件

5 DQ39 繼電接觸控制（一） 1件

三、實驗方法：

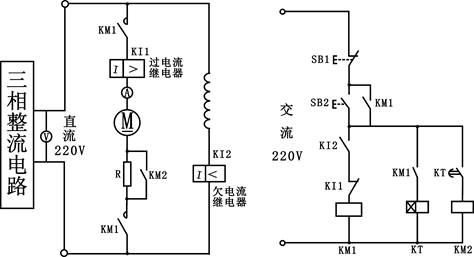

圖直流電動機的起動控制線路
按下控制屏上的啟動按鈕，調節控制屏左側調壓器旋鈕調節三相調壓輸出使三相整流輸出直流電壓為220V，按下“停止”按鈕。按圖7-27接線，交流220V接至控制屏的固定輸出端U₁和N₁。圖中SB₁、SB₂、KM₁、KM₂、KT、用DQ39掛件，KI₁、KI₂用DQ51掛件，R用DQ29上的兩只90Ω串聯共180Ω阻值，測量儀表選用DQ22掛件上對應的儀表，電機用DQ09。按照圖7-27進行查線，經檢查無誤后按以下步驟操作：
（1）按下控制屏上的“啟動”按鈕，欠電流繼電器KI₂常開觸頭閉合，按下啟動按鈕SB₂，KM₁通電并自鎖，主觸點閉合，接通電動機電樞電源，直流電動機串電阻起動。
（2）經過一段延時后，KT的延時閉合觸點閉合，KM₂線圈通電，常開觸頭閉合，短接電阻R使電動機全壓運行，起動過程結束。
（3）按下停止按鈕SB₁，KM₁、KM₂、KT斷電，電動機停止運轉。
四、討論題：
1、直流電動機串電阻起動適用于什么場合？
2、在圖7-27中KI₁、KI₂分別起什么作用？
3、串電阻起動的最終目的是控制什么物理量？為什么？
4、試畫出直流電動機串二級電阻按時間原則起動控制線路，并分析其工作流程。
