三相異步電動機在各種運行狀態下的機械特性實驗

一、三相異步電動機在各種運行狀態下的機械特性實驗-實驗?zāi)康模?/strong>
    了解三相線繞式異步電動機在各種運行狀態下的機械特性。
二、預習要點：
    1、如何利用現有設備測定三相線繞式異步電動機的機械特性。
    2、測定各種運行狀態下的機械特性應注意哪些問題。
    3、如何根據所測出的數據計算被試電機在各種運行狀態下的機械特性。
三、實驗項目:
    1、測定三相線繞式轉子異步電動機在RS=0時，電動運行狀態和再生發電制動狀態下的機械特性。
    2、測定三相線繞轉子異步電動機在RS=36Ω時，測定電動狀態與反接制動狀態下的機械特性。
    3、RS=36Ω，定子繞組加直流勵磁電流I1=0.6IN及I2=IN時，分別測定能耗制動狀態下的機械特性。
四、實驗方法:
    1、實驗設備
序 號 型 號 名             稱 數 量
1 DQ03-1 導軌、旋轉編碼器及數顯轉速表 1件
2 DQ19 校正直流測功機 1件
3 DQ11 三相線繞式異步電動機 1件
4 DQ22 直流電壓、毫安、安培表 2件
5 DQ44 交流電流表 1件
6 DQ45 交流電壓表 1件
  7 DQ25 單三相智能功率、功率因數表 1件
8 DQ26 三相可調電阻器 1件
9 DQ27 三相可調電阻器 1件
10 DQ29 可調電阻器、電容器 1件
11 DQ31 波形測試及開關板 1件

    2、屏上掛件排列順序
     DQ45、DQ44、DQ25、DQ31、DQ22、DQ29、DQ27、DQ26、DQ22
3、RS=0時的電動及再生發電制動狀態下的機械特性。

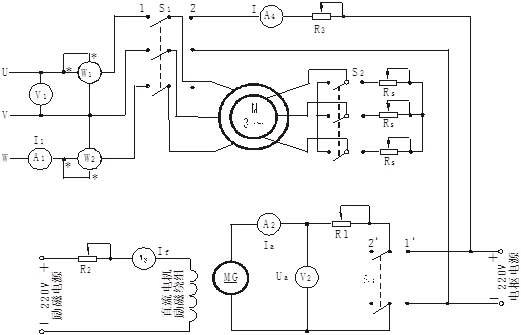

            圖1  三相線繞轉子異步電動機機械特性的接線圖
   （1）按圖1接線，圖中M用編號為DQ11的三相線繞式異步電動機，額定電壓：220V,Y接法。MG用編號為DQ19的校正直流測功機。S1、S2、、S3選用DQ31掛箱上的對應開關，并將S1合向左邊1端，S2合在左邊短接端（即線繞式電機轉子短路），S3合在2'位置。R1選用DQ29的180Ω阻值加上DQ27上四只900Ω串聯再加兩只900Ω并聯共4230Ω阻值，R2選用DQ29上1800Ω阻值，RS選用DQ26上三組45Ω可調電阻(每組為90Ω與90Ω并聯)，并用萬用表調定在36Ω阻值，R3暫不接。直流電表A2、A4的量程為5A，A3量程為200mA，V2的量程為300V。
    (2) 確定S1合在左邊1端，S2合在左邊短接端，S3合在2'位置，M的定子繞組接成星形的情況下。把R1、R2阻值置最大位置，將控制屏左側三相調壓器旋鈕向逆時針方向旋到底，即把輸出電壓調到零。
(3) 檢查控制屏下方“直流電機電源”的“勵磁電源”開關及“電樞電源”開關都須在斷開位置。接通三相調壓“電源總開關”，按下“開”按鈕，旋轉調壓器旋鈕使三相交流電壓慢慢升高到U=110V，并在以后實驗中保持不變。接通“勵磁電源” ，調節R2阻值，使A3表為100mA并保持不變。
   （4）接通控制屏右下方的“電樞電源”開關，在開關S3的2'端測量電機MG的輸出電壓的極性，先使其極性與S3開關1'端的電樞電源相反。在R1阻值為最大的條件下將S3合向1'位置。
   （5）調節“電樞電源”輸出電壓或R1阻值，使電動機從接近于堵轉到接近于空載狀態，其間測取電機MG的Ua、Ia、n及電動機M的交流電流表A1的I1值，共取8-9組數據錄于表6-6中。
表6-6       U=110V        RS=0Ω      If=     mA
Ua(V)
Ia(A)
n(r/min)
I1(A)

   （6）當電動機接近空載而轉速不能調高時，將S3合向2' 位置，調換MG電樞極性（在開關S3 的兩端換）使其與“電樞電源”同極性。調節“電樞電源”電壓值使其與MG電壓值接近相等，將S3合至1'端。保持M端三相交流電壓U=110V，減小R1阻值直至短路位置（注：DQ27上6只900Ω阻值調至短路后應用導線短接）。升高“電樞電源”電壓或增大R2阻值（減小電機MG的勵磁電流）使電動機M的轉速超過同步轉速n0而進入回饋制動狀態，在1700r/min～n0范圍內測取電機MG的Ua、Ia、n及電動機M的定子電流I1值，共取5-7組數據記錄于表6-7中。
表6- 7      U=110V        RS=0Ω
Ua(V)
Ia(A)
n(r/min)
I1(A)

    4、RS=36Ω時的電動及反轉性狀態下的機械特性
   （1）開關S2合向右端36Ω端。開關S3撥向2'端，把MG電樞接到S3上的兩個接線端對調，以便使MG輸出極性和“電樞電源”輸出極性相反。把電阻R1、R2調至最大。
   （2）保持電壓U=110V不變，調節R2阻值，使A3表為100mA。調節“電樞電源”的輸出電壓為最小位置。在開關S3的2' 端檢查MG電壓極性須與1' 的“電樞電源”極性相反�？上扔涗洿藭r(shí)MG的Ua、Ia值，將S3合向1'端與“電樞電源”接通。測量此時電機MG的Ua，Ia，n及A1表的I1值，減小R1阻值（先調DQ27上四個900Ω串聯的電阻）或調高“電樞電源”輸出電壓使電動機M的n下降，直至n為零。把R1的DQ27上四個900Ω串聯電阻調至零值位置后應用導線短接，繼續減小R1阻值或調高電樞電壓使電機反向運轉。直至反向轉速n為1300r/min為止，在該范圍內測取電機MG的Ua，Ia，n及A1表的I1值。共取11-12組記錄于表6-8中。
   （3）停機（先將S2合至2' 端，關斷“電樞電源”再關斷“勵磁電源”，調壓器調至零位，按下“關”按鈕）。
表6-8        U=110V         RS=36Ω      If =     mA
Ua(V)
Ia(A)
n(r/min)
I1(A)

    5、能耗制動狀態下的機械特性
   （1）確認在“停機”狀態下。把開關S1合向右邊2 端，S2合向右端（RS仍保持36Ω不變），S3合向左邊2'端， R1用DQ29上180Ω阻值并調至最大，R2用DQ27上1800Ω阻值并調至最大，R3用DQ27上900Ω與900Ω并聯再加上900Ω與900Ω并聯共900Ω阻值并調至最大。
   （2）開啟“勵磁電源”，調節R2阻值，使A3表If=100mA，開啟“電樞電源”，調節電樞電源的輸出電壓U=220V，再調節R3使電動機M的定子繞組流過I= 0.6IN=0.18 A并保持不變。
   （3）在R1阻值為最大的條件下，把開關S3合向右邊1'端，減小R1阻值，使電機MG起動運轉后轉速約為1600r/min，增大R1阻值或減小電樞電源電壓（但要保持A4表的電流I不變）使電機轉速下降，直至轉速n約為50r/min，其間測取電機MG的Ua，Ia及n值，共取10-11組數據記錄于表6-9中。
   （4）停機。[同4（3）]
   （5）調節R3阻值，使電機M的定子繞組流過的勵磁電流I=IN=0.3 A。重復上述操作步驟，測取電機MG的Ua，Ia及n值，共取10-11組數據記錄于表6-10中。
表6-9         RS=36Ω          I=0.18 A       If =     mA
Ua（V）
Ia（A）
n（r/min）

表6-10        RS=36Ω          I=0.3 A        If =     mA
Ua（V）
Ia（A）
n（r/min）

 6、繪制電機M-MG機組的空載損耗曲線P0=f(n)。
   （1）拆掉三相線繞式異步電動機M定子和轉子繞組接線端的所有插頭，R1用 DQ29上180Ω阻值并調至最大，R2用 DQ29上1800Ω阻值并調至最大。直流電流表A3的量程為200mA，A2的量程為5A，V2的量程為300V，開關S3合向右邊1'端。
   （2）開啟“勵磁電源”，調節R2阻值，使A3表If=100mA，檢查R1阻值在最大位置時開啟“電樞電源”，使電機MG起動運轉，調高“電樞電源”輸出電壓及減小R1阻值，使電機轉速約為1600r/min，逐次減小“電樞電源”輸出電壓或增大R1阻值，使電機轉速下降直至n=100r/min，在其間測量電機MG的Ua0、Ia0及n值，共取10-12組數據記錄于表6-11中。
   表6-11
Ua0（V）
Ia0（A）
n（r/min）

五、實驗注意事項
    調節串聯的可調電阻時，要根據電流值的大小而相應選擇調節不同電流值的電阻，防止個別電阻器過流而引起燒壞。
六、實驗報告
    1、根據實驗數據繪制各種運行狀態下的機械特性。
   計算公式：

      式中    T——受試異步電動機M的輸出轉矩（N·m）；
              Ua——測功機MG的電樞端電壓（V）；
              Ia——測功機MG的電樞電流（A）；
              Ra——測功機MG的電樞電阻（Ω），可由實驗室提供；
              P0——對應某轉速n時的某空載損耗（W）。
    注：上式計算的T值為電機在U=110V時的T值，實際的轉矩值應折算為額定電壓時的異步電機轉矩。
    2、繪制電機M—MG機組的空載損耗曲線P0=f（n）。
