直流他勵電動機在各種運轉狀態下的機械特性實驗

一、 直流他勵電動機在各種運轉狀態下的機械特性實驗-實驗?zāi)康模?/strong>
    了解和測定他勵直流電動機在各種運轉狀態下的機械特性
二、 預習要點:
    1、改變他勵直流電動機機械特性有哪些方法?
    2、他勵直流電動機在什么情況下,從電動機運行狀態進入回饋制動狀態?他勵直流電動機回饋制動時,能量傳遞關系,電動勢平衡方程式及機械特性又是什么情況?
    3、他勵直流電動機反接制動時,能量傳遞關系,電動勢平衡方程式及機械特性。
三、實驗項目:
    1、電動及回饋制動狀態下的機械特性
    2、電動及反接制動狀態下的機械特性
    3、能耗制動狀態下的機械特性
四、實驗方法:
    1、實驗設備
序 號 型 號 名             稱 數 量
1   導軌、旋轉編碼器及數顯轉速表 1件
2 DQ09 直流并勵電動機 1件
3 DQ19 校正直流測功機 1件
4 DQ22 直流電壓、毫安、安培表 2件
5 DQ26 三相可調電阻器 1件
6 DQ27 三相可調電阻器 1件
7 DQ29 可調電阻器、電容器 1件
8 DQ31 波形測試及開關板 1件

    2、屏上掛件排列順序
     DQ31、DQ22、DQ27、DQ26、DQ22、DQ29

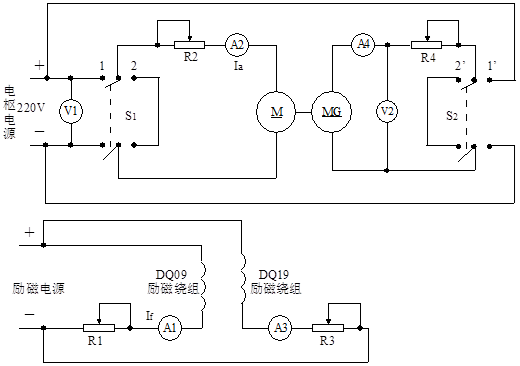

               圖1-1他勵直流電動機機械特性測定的實驗接線圖
按圖6-1接線,圖中M用編號為DQ09的直流并勵電動機(接成他勵方式),MG用編號為DQ19的校正直流測功機,直流電壓表V1、V2的量程為300V,直流電流表A1、A3的量程為200mA,A2、A4的量程為5A。R1、R2、R3、及R4依不同的實驗而選不同的阻值。
    3、R2=0時電動及回饋制動狀態下的機械特性
 (1) R1、R2分別選用DQ29的1800Ω和180Ω阻值,R3選用DQ27上4 只900Ω串聯共3600Ω阻值,R4 選用DQ27上1800Ω再加上DQ26上6只90Ω串聯共2340Ω阻值。
    (2) R1阻值置最小位置,R2、R3及R4阻值置最大位置。開關S1、S2選用DQ31掛箱上的對應開關,并將S1合向1電源端,S2合向2'短接端(見圖1-1)。
    (3) 開機時需檢查控制屏下方左、右兩邊的“勵磁電源”開關及“電樞電源”開關都須在斷開的位置,然后按次序先開啟控制屏上的“電源總開關”,再按下“開”按鈕,隨后接通“勵磁電源”開關,最后檢查R2阻值確在最大位置時接通“電樞電源”開關,使他勵直流電動機M起動運轉。調節“電樞電源”電壓為 220V;調節R2阻值至零位置,調節R3阻值,使電流表A3為100mA。
    (4) 調節電動機M的磁場調節電阻R1阻值,和電機MG 的負載電阻R4阻值(先調節DQ27上1800Ω阻值,調至最小后應用導線短接)。使電動機M的n=nN=1500r/min,IN=If+Ia=1.1 A。此時他勵直流電動機的勵磁電流If為額定勵磁電流IfN。保持U=UN=220V ,If=IfN,A3表為100mA。增大R4阻值,直至空載(拆掉開關S2的2'上的短接線),測取電動機M在額定負載至空載范圍的n、Ia,共取8-9組數據記錄于表1-1中。
      (5) 在確定S2上短接線仍拆掉的情況下,把R4調至零值位置(其中DQ27上1800Ω阻值調至零值后用導線短接),再減小R3阻值,使MG的空載電壓與電樞電源電壓值接近相等 (在開關S2兩端測),并且極性相同,把開關S2合向1'端。
    (6) 保持電樞電源電壓U=UN=220V,If=IfN,調節R3阻值,使阻值增加,電動機轉速升高,當A2表的電流值為0A時,此時電動機轉速為理想空載轉速,繼續增加R3阻值,使電動機進入第二象限回饋制動狀態運行直至轉速約為1800 r/min,測取M的n、Ia。共取8~9組數據記錄于表1-2中。
(7) 停機(先關斷“電樞電源”開關,再關斷“勵磁電源”開關, 并將開關S2合向到2'端)。
表1-1         UN=220V           IfN=      mA

 Ia(A)
n(r/min)

表1-2         UN=220V           IfN=      mA
Ia(A)
n(r/min)

    3、R2=400Ω時的電動運行及反接制動狀態下的機械特性
    (1) 在確保斷電條件下,改接圖1-1,R1阻值不變,R2用DQ27的900Ω與900Ω并聯并用萬用表調定在400Ω,R3用DQ29的180Ω阻值,R4用DQ27上1800Ω阻值加上DQ26上6只90Ω電阻串聯共2340Ω阻值。
    (2) S1合向1端,S2合向2'端( 短接線仍拆掉),把電機MG電樞的二個插頭對調,R1 、R3置最小值,R2置400Ω阻值, R4置最大值。
    (3) 先接通“勵磁電源”,再接通“電樞電源”,使電動機M 起動運轉,在S2兩端測量測功機MG的空載電壓是否和“電樞電源”的電壓極性相反,若極性相反,檢查R4阻值確在最大位置時可把S2合向1'端。
    (4) 保持電動機的“電樞電源”電壓U=UN=220V,If=IfN不變, 逐漸減小R4阻值(先減小DQ29上1800Ω阻值,調至零值后用導線短接),使電機減速直至為零。繼續減小R4阻值,使電動機進入“反向”旋轉,轉速在反方向上逐漸上升,此時電動機工作于電勢反接制動狀態運行,直至電動機M的Ia=IaN,測取電動機在1、4象限的n、Ia共取12~13 組數據記錄于表1-3中。
(5) 停機( 必須記住先關斷“電樞電源”而后關斷“勵磁電源”的次序,并隨手將S2合向到2'端)。
         表1-3      UN=220V     IfN=     mA    R2=400Ω
Ia(A)
n(r/min)

    4、能耗制動狀態下的機械特性
    (1) 圖1-1中,R1阻值不變,R2用DQ29的180Ω固定阻值,R3用DQ27的1800Ω可調電阻,R4阻值不變。
    (2) S1合向2短接端,R1置最大位置,R3置最小值位置,R4調定180Ω阻值,S2合向1'端。
    (3) 先接通“勵磁電源”,再接通“電樞電源”,使校正直流測功機MG起動運轉,調節“電樞電源”電壓為220V,調節R1使電動機M的If=IfN,調節R3使電機MG勵磁電流為100mA,先減少R4阻值使電機M的能耗制動電流 Ia=0.8IaN, 然后逐次增加R4阻值,其間測取M的Ia、n共取8-9組數據記錄于表1-4中。
    (4) 把R2調定在90Ω阻值,重復上述實驗操作步驟(2)、(3),測取M的Ia、n共取5-7組數據記錄于1-5中。
    當忽略不變損耗時,可近似認為電動機軸上的輸出轉矩等于電動機的電
磁轉矩T=CMΦIa,他勵電動機在磁通Φ不變的情況下,其機械特性可以由曲線n=f(Ia)來描述。
表1-4       R2=180Ω      IfN=     mA
Ia(A)
n(r/min)

表1-5       R2=90Ω       IfN=     mA
Ia(A)
n(r/min)

五、實驗報告:
    根據實驗數據,繪制他勵直流電動機運行在第一、第二、第四象限的電動和制動狀態及能耗制動狀態下的機械特性n=f(Ia)(用同一座標紙繪出)。
六、思考題:
    1、回饋制動實驗中,如何判別電動機運行在理想空載點?
    2、直流電動機從第一象限運行到第二象限轉子旋轉方向不變,試問電磁轉矩的方向是否也不變?為什么?
    3、直流電動機從第一象限運行到第四象限,其轉向反了,而電磁轉矩方向不變,為什么?作為負載的MG,從第一象限到第四象限其電磁轉矩方向是否改變?為什么?
