試論火災自動報警及聯動控制系統的設計

摘要： 以某公司極薄涂鍍板深加工工程為例，根據不同保護對象選用不同的火災探測器，從而進行火災自動化報警及聯動控制系統的設計，使整個系統具有組成靈活性、性能優越性、工作可靠性。
引言：
　　在某公司極薄涂鍍板深加工工程中，可能存在以下隱患：電氣室、主控制室及操作室的電氣儀表盤柜內設備發生短路或故障時將會引發火災；當電纜過熱、短路、絕緣老化、煤粉或油泄漏經高溫引燃等可燃物著火時，電纜燃燒伴隨大量熱量和煙的產生，導致嚴重的火災；在放置油漆的房間，油漆遇火易點燃，可能導致火災的蔓延，危及相關的設備和區域。為了早期發現和通報火災，防止和減少火災危害的發生，保護人身和財產安全，在整個車間內設置一套安全可靠、經濟合理、安全實用的火災自動化報警及聯動控制系統是十分必要的。

　　1、火災自動報警及聯動控制系統設計
　　1.1 設計依據及范圍依據設計規范：《建筑設計防火規范》GB50116-2006；《火災自動報警系統設計規范》GB50116-98；《鋼鐵冶金企業設計防火規范》GB50414-2007。設計范圍包括車間壓延跨、車間酸洗跨、車間鍍鋅跨、車間彩涂跨、總降1#變電所10KV高壓開關站、空壓站、鍋爐房、廢水處理站、保護氣體站、脫鹽水站和循環水泵站。
　　1.2 報警區域劃分整個工程劃分五個報警區域，一個主站（消防中心），四個子站。彩涂跨設為主站，壓延跨設為1#子站，酸洗跨設為2#子站，鍍鋅跨設為3#子站，總降1#變電所10KV高壓開關站設為4#子站。
　　1.3 系統的設計由于整個工程建筑的保護等級為二級，將火災自動報警及聯動控制系統的形式確定為集中報警系統。在主站內設置一臺集中火災報警控制器，4個子站分別設置一臺區域火災報警控制器。

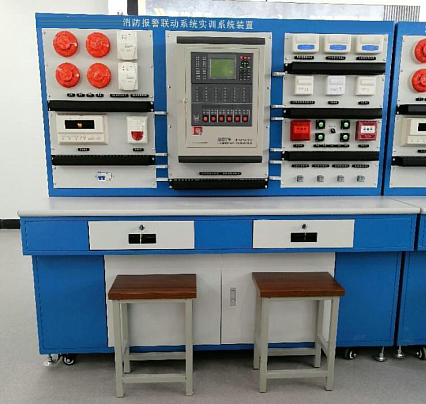

　　1.3.1 自動報警系統火災自動報警系統由火災探測器、手動火災報警按鈕、聲光報警器、區域火災顯示盤和相應模塊組成。其中火災探測器根據各區域的保護對象進行選擇，在表一中給出。每個防火分區至少設置一個手動火災報警按鈕，相鄰的兩個按鈕之間不大于30米。
1.3.2 聯動控制系統在彩涂跨的生產準備間內采用泡沫滅火系統，在彩涂跨的底（面）涂層室采用氣溶膠滅火系統。當彩涂跨的生產準備間內發生火災，系統處于自動狀態時，房間內溫度上升達到探測器預先設定值，探測器向本區域的火災報警控制器發出火災信號。確認火災后，停止送風機，關閉防火閥，啟動排煙風機。延時30s后啟動消防水泵和泡沫液泵，水流經過泡沫比例混合器后，按規定比例混合形成混合液，通過管道將混合液送至泡沫產生裝置，將產生的泡沫用于該保護區域，撲滅火災，同時通過壓力開關將信號返回消防中心。當系統處于手動狀態時，可通過現場緊急啟動按鈕啟動，直接開啟泡沫滅火裝置，實施滅火。當彩涂跨的底（面）涂層室內發生火災時，系統處于自動狀態時，感煙或感溫兩個探測器都感到火災后，自動化啟動控制器發出聲光報警信號，在延時30s后，通過啟動模塊自動啟動滅火裝置噴射氣溶膠滅火劑實施滅火，同時向啟動控制器返回信號。當系統處于手動狀態時，可通過現場緊急啟動按鈕啟動，直接開啟氣溶膠滅火裝置，實施滅火。
1.3.3 火災自動報警及聯動控制系統方框圖
　　2、火災應急廣播揚聲器及消防專用電話的設置
　　在各區域電氣室、主控制室、操作室、地下液壓站和潤滑油站等地設置火災應急廣播揚聲器，正常時可設為生產廣播狀態，火警時自動將火警層及相鄰層切換為火警應急廣播狀態，由消防指揮人員通過話筒指揮救火。在車間各調度室、電氣值班電氣室和主控制室等地方裝設消防專用電話分機。
　　3、系統供電、接地及布線：
　�、傧到y(tǒng)供電�；馂�(zāi)自動報警及聯動控制器設有主電源和直流備用電源。主電源由電力專業送來單相220V50Hz交流電源，直流備用電源采用火災報警控制器的專用蓄電池。②系統接地。系統采用共用接地裝置，接地電阻不大于1Ω。消防電子設備凡采用交流供電時，設備金屬外殼和金屬支架等均作保護接地。③系統布線。信號線采用ZR-RVSV-2x1.5mm2，電源線采用ZR-RVV-2x2.5mm2，多線聯動控制信號線采用ZR-RVSV-4x1.5mm2。電纜采用穿鋼管和金屬線槽敷設，當鋼管和線槽明敷時，所有明配鋼管和線槽的表面需涂刷防火涂料，以防止火災發生時消防控制、通信和警報線路中斷，使滅火工作無法進行，造成的經濟損失。
　　4、結束語：
火災自動化報警及聯動控制系統的設計成為自動消防設施的重要組成部分，是以“預防為主，防消結合”的原則，逐級實行防火責任制，重視工程建設實施過程中反映出的問題和系統實際運行中的經驗，提高火災自動報警及聯動控制系統的設計水平。
