機械原理陳列柜使用說明書



機械原理陳列柜該陳列柜分十個柜,單柜控制式,在每一個柜都裝有單片機電腦控制板,柜體采用整體結構,在柜體后面都要電源連接口,用雙扭線輸入電壓為~220V,在前面面板上裝有總開關和日關燈開關。在柜內裝有兩組AC-DC開關電源,一組是供單片機使用,輸出電壓為直流12V有單片機控制電機運轉。另一組是供擴大器應用,輸出電壓為直流12V。在柜內使用的小型電機電壓使用~220V。
機械原理陳列柜-使用方法:

1、打開總開關,需要燈時再打開燈開關,關燈亮;

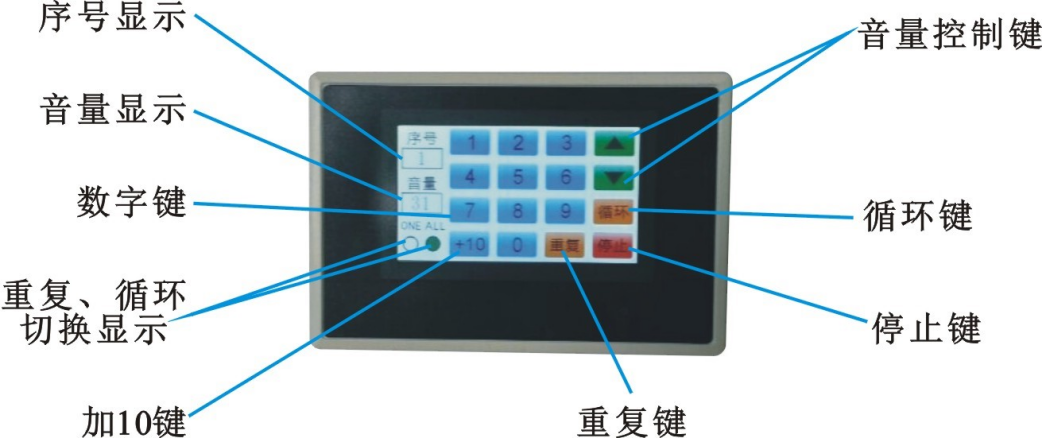

2、數字鍵的使用;按數字1-9、+10、0。例如按2液晶屏序號顯示 2時,就在該柜的編第2個模型運轉,同時聲音也講解第2個模型的原理。如模型超過 9 以上,例如12模型要運動,就按+10鍵,再按2鍵,同時聲音也講解第12個模型的原理和運動。如要第10個模型運動就按+10鍵再按0鍵就可以了。
3、▲和▼鍵是來控制音量高與低,按▲鍵聲音就高,按▼鍵聲音就往下底。同時顯示音量數值,最高為0-31,一般設計開啟聲音為最大聲音。
4、循環鍵;當你按循環鍵時它就從第1個模型開始運動,自動講解到這個柜的最后一個停止。(遙控器上按重復鍵液晶屏顯示ALL是綠色表示循環,再按一次就顯示ONE是綠色表示重復),在循環播放如有不運轉現象隨時可按播放啟動鍵繼續運轉和講解。
5、重復鍵;是你需要專看一個模型運動和解說時使用。例如我需要看第3個模型運
動,就按數字3等它開始運動,隨時按重復鍵 ONE顯示綠色,它運動的就是第3個模型和講解。
6、停止鍵:在任何的情況下按停止鍵,柜內的模型和聲音講解同時停止。

注意事項:
1、陳列柜內運動的模型都有減速電機連接運轉,不能用手亂擺轉動以免損壞電機。
2、在柜體內的模型要保持清潔。
3、機械運動要經常加油,保持運轉靈活。
4、使用后要關好所有開關,以免長期通電,造成電源和單片機受損。

MY-30A 機械原理陳列柜

一、產品介紹:
    本產品
是根據大、中專院校、技校、職業學校的機械原理教學大綱而設計的一套電化教學設備!稒C(jī)械原理》課程是工科院校機械類、近機械類專業的一門重要技術基礎課程。陳列柜共分十個柜和一個在DVD控制臺,進行聲控同步解說演示。由單片機控制順序或任選運行每個柜模型動作。(機械綜合陳列柜、機械基礎陳列柜機械零件示教陳列柜、機械原理與機械設計陳列柜
二、
主要特點:
    模型采用遙控任意選者進行單獨演示,模型材料采用進口有機板和硬聚氯制作而成,板面面板采用高強度室外寫真覆壓膜材料為底色,圖表和文字說明直接制作在上面。演示形象逼真,運行可靠,工藝美觀,使用本陳列柜可提高教學效果,節約學時是一套現代化機械課程教學使用設備。
三、
主要技術參數:
    1、輸入電源:AC220V±10%(單相)50HZ
    2、工作環境: -10℃±40℃
    3、功率:0.5kw
    4、陳列柜結構:上下柜整體框架全部采用鋁合金柜架材料制作,外形美觀,堅固耐用。
    5、陳列柜尺寸:1200×400×1780mm
    6、材質:1、木制結構,2、鋁木結構,3、鐵結構)。

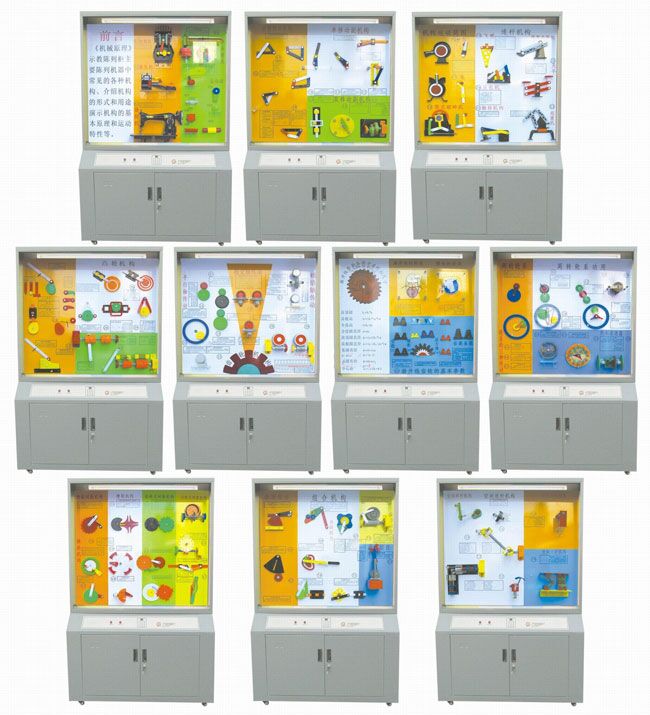

四、參考圖:
(鐵制結構)
五、各柜內容如下:
序號與名稱 陳 列 柜 內 容
第一柜 機械與機構 前言:1、內燃機 2、蒸汽機 3、縫紉機、運動副:⑴球面高副、⑵螺旋副、⑶回轉副、⑷移動副、汕蛎娓、⑹曲面副、⑺圓柱副
第二柜 平面連桿機構的基本形式 4、鉸鏈四桿機構 5、曲柄搖桿機構 6、雙搖桿機構7、雙曲柄機構8、曲柄滑塊機構 9、轉動導桿機構 10、擺動導桿機構 11、移動導桿機構12、曲柄移動導桿機構 13、雙滑塊機構14、雙轉塊機構
第三柜 平面連桿機構應用 15、泵 16、泵 17、鄂式破碎機 18、飛剪19、壓包機 20、攝影升降機 21、翻轉機構 22、起重機
第四柜 凸輪機構的形式 3、滾子凸輪機構 、平底凸輪機構 24、移動凸輪機構 25、槽凸輪機構 26、等寬凸輪機構 27、等徑凸輪機構 28、主回凸輪機構 29、球面凸輪機構、環面凸輪機構、圓錐凸輪機構、圓柱凸輪機構
第五柜 齒輪傳動的各種類型 30、外嚙合直齒圓柱齒輪機構 31、內嚙合直齒圓柱齒輪機構 32、齒輪齒條機構 33、斜齒圓柱齒輪機構 34、人字圓柱齒輪機構 35、直齒圓錐齒輪機構、曲線圓錐齒輪機構 36、螺旋齒輪機構 37、螺旋齒輪齒條機構 38、圓柱蝸輪蝸桿機構、弧面蝸輪蝸桿機構
第六柜 齒輪的基本性質 漸開線齒輪各部分名稱:齒頂圓半徑、分度圓半徑、基圓半徑、齒根圓半徑 、齒厚 、漸開線 、齒頂高 、齒高、齒根高、齒間、周節 39、漸開線的形 40、擺線的形成 41、漸開線齒輪的基本參數
第七柜 輪系的基本形式 42、定軸輪系 43、差動輪系 44、行星輪系45、獲得大傳動比a 46、獲得大傳動比b 47、實驗特定的運動 48、運動合成 49、旋輪線 50、用于傳動 51、運動分解a  52、運動分解b 53、諧波齒輪減速器 54、擺線針輪行星減速器
第八柜 間歇運動機構 55、齒式棘輪機構、內棘輪機構 56、磨擦式棘輪機構 57、槽輪機構 58、內嚙合槽輪機構 59、球面槽輪機構 60、齒輪式間歇機構 61、漸開線不完全齒輪機構、擺線針輪不完全齒輪機構 62、誤差較正機構 63、停歇曲柄連桿機構 64、停歇導桿機構
第九柜 組合機構 65、行程擴大機構 66、換向機構 67、齒輪連桿機構 68、實現給定軌跡的機構 69、實驗變速運動的機構 70、同軸槽輪機構 71、誤差較正機構 72、電動馬游戲裝置
第十柜 空間連桿機構 73、RSSR空間連桿機構 74、RCCR聯軸節 75、4R萬向節 76、4R揉面機構 77、RRSRR角度的機構 78、薩勒特(SARNIT)機構
