一、實驗目的
1.掌握觀察二階電路狀態軌跡的方法；
2.檢驗根據給定任務，自行擬定實驗方案的能力。
二、實驗原理說明
1.任何變化的物理過程在第一時刻所處的“狀態”（狀況、形態或姿態），都可以用若干被稱為“狀態變量”的物理量來描述。電路也不例外，若一個含儲能元件的網絡在不同時刻各支路電壓、電流都在變化，那么電路在不同時刻所處的狀態也不相同。在電路中是選擇電容的電壓和電感的電流為狀態變量，所以了解了電路中VC和VL的變化，就可以了解電路狀態的變化。
2.對n階網絡可以用n個狀態變量來描述。可以設想一個n維空間，每一維表示一個狀態變量，構成一個“狀態空間”。網絡在每一時刻所處的狀態可以用狀態空間中的一個點來表達，隨著時間的變化，點的移動形成一個軌跡，稱為“狀態軌跡”。二階網絡的狀態空間就是一個平面，狀態軌跡是平面上的一條曲線。電路參數不同，狀態軌跡也不相同，電路處于過阻尼、欠阻尼和無阻尼情況的狀態軌跡如實驗圖5-1、5-2和5-3所示。

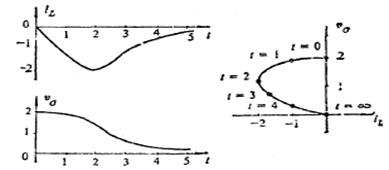

（a）iL和vc波形狀態軌跡
圖5-1 RLC電路在過阻尼時的狀態軌跡

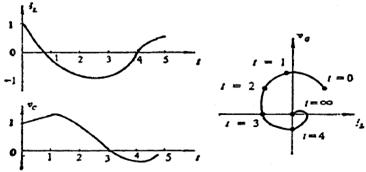

（a）i和vc波形狀態軌跡
圖5-2 RLC電路在欠阻尼時的狀態軌跡

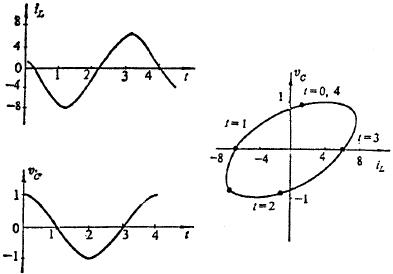

（a）i和vc波形狀態軌跡
圖5-3 RLC電路在R=0時的狀態軌跡
三、實驗內容
用示波器顯示二階網絡狀態軌跡的原理與顯示李沙育圖形完全一樣。它采用方波作為激勵源，使過渡過程能重復出現，以便于用一般示波器觀察。
因為由方波激勵，它有正負兩次跳變，因此所觀察到的狀態軌跡如圖5-4所示，圖中實線部分對應于正跳變引起的狀態變化，虛線部分則是負跳變相應的狀態變化。

圖5-4 狀態軌跡
將頻率f=1KHz、幅度A=2的方波激勵接于P501處。示波器工作方式為“X-Y”，CH1接于TP501，CH2接于TP502或TP503處。調整電位器（4.7K），使電路工作于不同狀態（欠阻尼、臨界阻尼、過阻尼）�？捎^察到如圖5-1（b）、5-2（b）及5-3（b）所示的軌跡狀態圖。

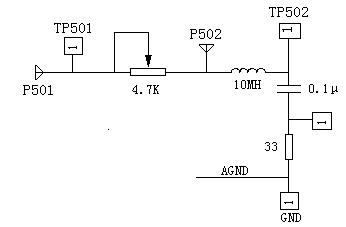

實驗電路圖如圖5-5所示。

圖5-5 二階網絡狀態軌跡實驗電路圖
注：當用萬用表測量可變電位器（4.7K）的電阻值時，信號源要撤離（斷開函數發生器H701端與P501之間的連接）。
四、實驗報告要求
繪制不同狀態的軌跡。
五、實驗設備
1.雙蹤示波器1臺
2.信號與系統實驗箱1臺
