信號與系統實驗箱--計算機與單片機通信接口

一、實驗?zāi)康?/strong>
1.熟悉RS-232接口電路的作用與電路組成；
2.掌握計算機與實驗平臺串行通信的方法；
3.掌握計算機與實驗平臺串行通信的軟件編程及運行程序。
二、計算機串行通信接口電路原理
實驗平臺設有專門用于與外部計算機串行通信的接口電路。它采用RS-232標準。下面先介紹RS-232標準和RS-232接口芯片，然后介紹計算機與平臺串行通信的實驗電路。
1.RS-232接口電路
1）RS-232C標準
EIA RS-232C（現在已發展到RS-232E）是異步串行通信中應用最廣的標準總線，它包括了按位串行傳輸?shù)碾姎夂蜋C(jī)械方面的規定，適用于數據終端設備（DTE）和數據通信設備（DCE）之間的接口。一個完整的RS-232C接口有22根線，采用標準的25芯插頭座。其中15根引線組成主信道通信，其它則為未定義和供輔信道使用的引線。輔信道也是一個串行通道，但其速率比主信道低得多，一般不使用。如果要使用的話，主要是傳送通信電路兩端所接的調制解調器的控制信號。實用的大多數計算機應用系統或智能單元之間只需要使用3～5根信號線路即可工作，其中包括兩個方向的數據線和一對握手信號線RTS和DSR，另外一條是公用的信號地線。實驗平臺上不用握手信號，采用了最簡單的3線連接方式。
由于RS-232是早期為促進公用電話網絡進行數據通信而制定的標準，其邏輯電平對地是對稱的，完全與TTL、CMOS邏輯電平不同。RS-232的邏輯電平規定：邏輯‘0’電平為+5～+15V，邏輯‘1’電平為-5～-15V。因此具有RS-232電平的器件與具有TTL電平的器件要互相連接必須先經過電平轉換。表23-1為現行的EIA/TIA RS-232E，CCITTV.28標準摘要：
RS-232C標準由于發送器和接收器之間具有公共信號地，不可能采用雙端信號，只能采用單端信號即不平衡傳輸方式。因此，共模噪聲會耦合到信號系統中。這是迫使RS-232使用較高傳輸電壓的主要原因，即便如此，該標準的信號傳輸速率也只能達到20KB/S，而且最大通信距離僅30米，只有這種條件下才能可靠地進行數據傳輸。

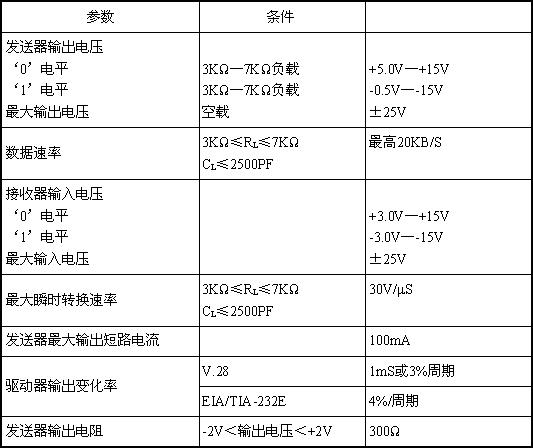

表23-1 EIA/TIA-232E，V28標準摘要
由于實驗平臺的信號電平使用TTL/CMOS電平，外部計算機內的發送器、接收器采用RS-232C電平。當計算機與平臺進行串行通信時，必須加入電平轉換器，把平臺的TTL/CMOS電平轉換為計算機接口的RS-232電平。這類電平變換器有許多產品，平臺上選用具有電平轉換功能的MAXIM公司200系列的MAX202型收發器。
2）MAX202收發器
MAX200系列（MAX200-MAX211/MX213）收發器是一種集發送器與接收器于一體同時具有電平轉換功能的接口電平轉換電路，它可把TTL/CMOS電平與RS-232電平互換，是專為使用±10V或±12V電源的RS—232與V.28通信接口而設計。收發器使用+5V輸入電源，片內設有充電泵式的電壓變換器，把+5V變換為±10V以便提供RS-232輸出電平。其中MAX209內部的電壓變換器將+5V變換為±12V，故它們可提供±12V的RS-232輸出電平。比其它型號輸出電平更高，傳輸距離更遠。
MAX200-MAX211/MAX213收發器在數據速率為20Kb/S時滿足所有EIA/TIA-232E與CCITT V.28標準。在數據速率超過120Kb/S時發送器可輸出±5V EIA/TIA-232E輸出信號電平，符合EIA/TIA-232E標準。
2.計算機與實驗平臺串行通信電路
圖23-1為PC機與實驗平臺串行通信實驗的方框圖。

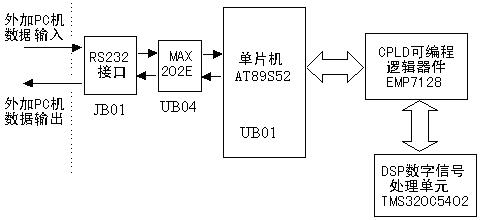

圖23-1 計算機與實驗平臺串行通信實驗方框圖
3.程序下載與運行結果讀取原理（本項實驗內容放到課題設計中進行）
1）程序下載：運行信號與系統實驗平臺的上位軟件Signal，選擇“DSP應用實驗”，點擊“裝載”按鈕，在彈出的對話框中選擇要裝載的文件（如DSP應用程序）或數據（如：濾波器設計），通過RS232串口送入單片機AT89S52（UB04），UB04通過DSP的HPI 接口將PC機送來的程序或數據發給DSP，PC機發運行命令給單片機UB04，UB04使DSP復位，并運行裝載的程序。
注：本軟件可直接將編譯好DSP的執行文件“*.OUT”下載到DSP芯片的SRAM中。
2）DSP中數據讀�。篋SP將運行結果存于DRAM中，主機AT89S52通過HPI接口讀取數據并通過PC機的串口將數據發送到PC機（如：頻譜分析）。
3）運行上位軟件Signal，選擇“DSP應用實驗”，點擊“裝載”按鈕，裝載已編譯好的目標文件（*.OUT），然后按“運行”按鈕，即可使DSP運行裝載的程序。
三、實驗內容
1.熟悉RS-232接口電路的標準和電路組成；
2.用高級語言編寫PC機異步串口的通信程序；
3.用51的匯編語言編寫單片機與PC機的通信程序；
4.參閱DSP主機接口的有關資料，編寫單片機通過主機接口讀寫DSP中DRAM中數據的程序。
四、實驗報告要求
1.畫出計算機與實驗平臺串行通信的電路，說明MAX202芯片的作用；
2.描述DSP的HPI接口的工作原理，給出DSP和主機AT89S52通信的程序框圖。
